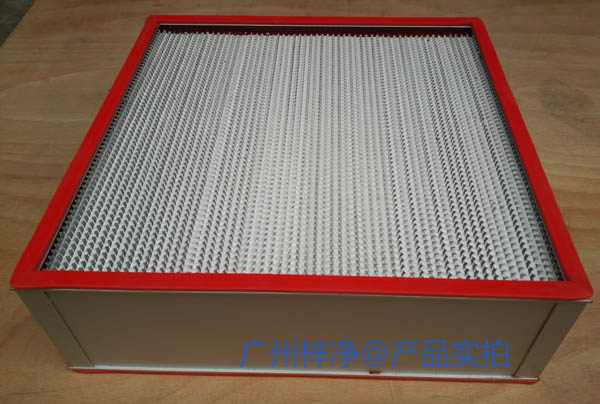

烘箱耐高溫過濾器|烤箱耐高溫過濾器介紹：
高效耐高溫過濾器一般分為260度到400度,市場上使用比較廣泛的為本文介紹的260度高效耐高溫過濾器。

烘箱耐高溫過濾器、烤箱耐高溫過濾器主要應用于熱風式高溫烤爐、百級潔凈烤箱、千級無塵烘箱。

烘箱耐高溫過濾器|烤箱耐高溫過濾器適用場所：
(1)航空航天、電子、半導體、晶片、生物制藥、醫院、食品加工等高潔凈度場合。

(2)醫院的手術室、醫院、生物制藥、實驗室、線路板、微電子、光學、LED光電、QS食品加工或凈化設備末端溫度較高要求的潔凈工作環境。

(3)空調通風系統的終端(末端過濾及熱風式高溫烤爐、烤箱)。

烘箱耐高溫過濾器|烤箱耐高溫過濾器用料及運行條件:

濾料：超細玻纖濾紙；

密封膠：紅色硅膠（250~280℃）陶瓷膠(350～400℃)；

框材：鋁型材可選厚度80~220mm,250℃以下可選鋁型材/鋁板/鍍鋅鐵/不銹鋼；

250℃以上必須選用鍍鋅鐵框或不銹鋼框；

分隔物：0.035mm厚鋁箔；

密封膠條：硅膠板（250~280℃）聚四氟乙烯膠條(350～400℃)；

過濾效率：99.97%～99.995%@0.3μm；

使用最高溫度：250~260℃；

使用最高濕度：80%。

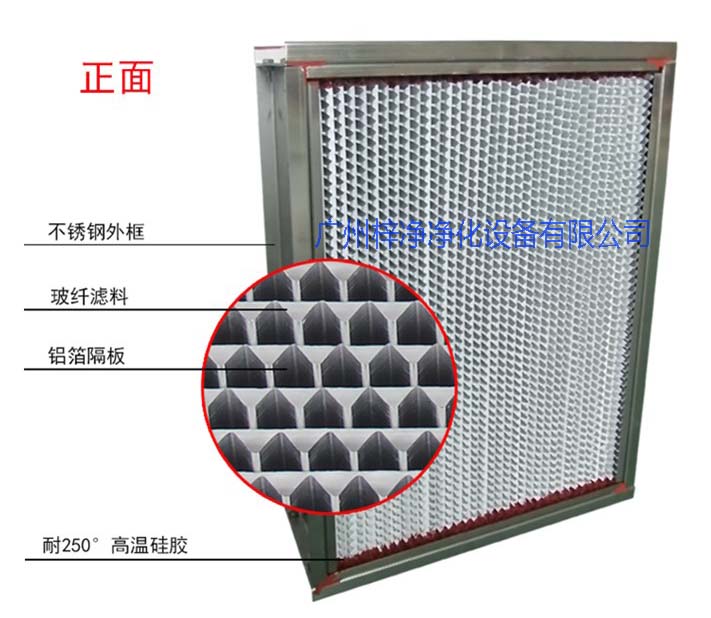

烘箱耐高溫過濾器|烤箱耐高溫過濾器工藝特點：
(1)0.03mm鋁箔隔板圓弧瓦楞溝峰不僅能起到保護濾紙不受到損害，降低阻力風速均勻通過。

(2)玻璃纖維濾料、耐高溫特種膠密封墊。

(3)1.5-2.00mm不銹鋼外框獨特的邊框設計增加整體的強度。

(4)單組份粘接劑長期260度高溫使用，鍥口耐溫密封條防止泄漏。

(5)耐高溫高效過濾器用于瞬間高溫度可達300度，恒溫可達260度左右，性能穩定可靠。

(6)優質玻璃纖維濾紙間距4mm增加了過濾面積容塵量大阻力小過濾效率高。

烘箱耐高溫過濾器|烤箱耐高溫過濾器產品特征：
(1)選用國際知名品牌濾料，過濾效率可達F9-H14。

(2)可在260℃恒溫環境下使用。

(3)提供多種框架材料和厚度需求。

(4)在小的阻力下，大限度的利用濾料。

(5)保證高效率級別在額定風量下可達99.99%，0.3um。

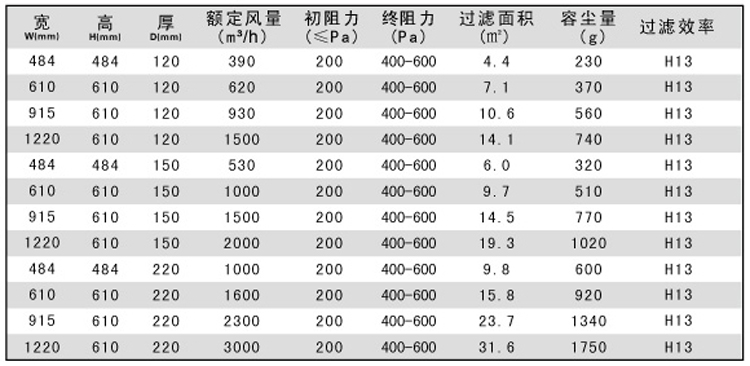

烘箱耐高溫過濾器|烤箱耐高溫過濾器規格尺寸：

烘箱|烤箱耐高溫過濾器規格尺寸也可按用戶要求定做！

推薦閱讀：玻璃纖維耐高溫過濾器|烤爐耐高溫過濾器? 玻纖袋耐高溫過濾器|F8級耐高溫袋式過濾器

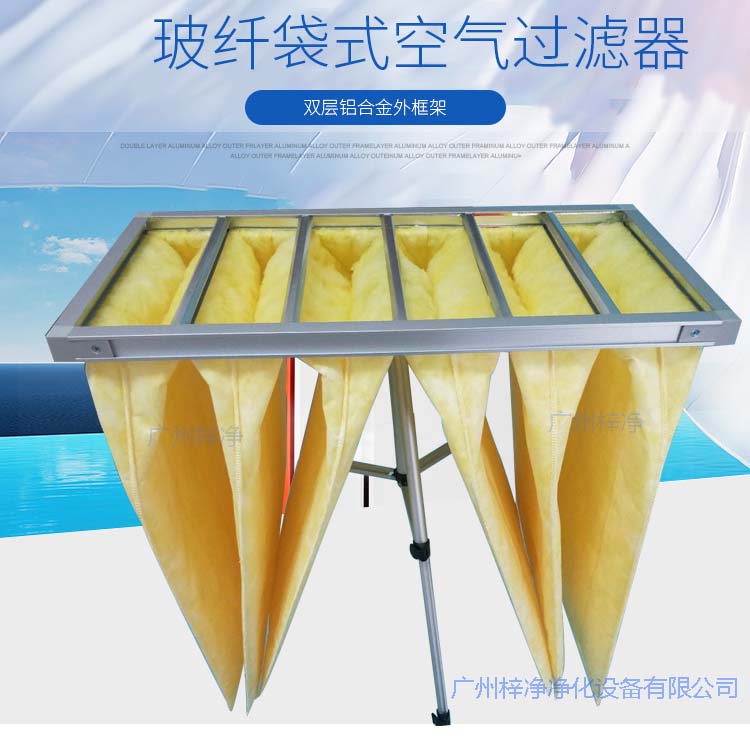

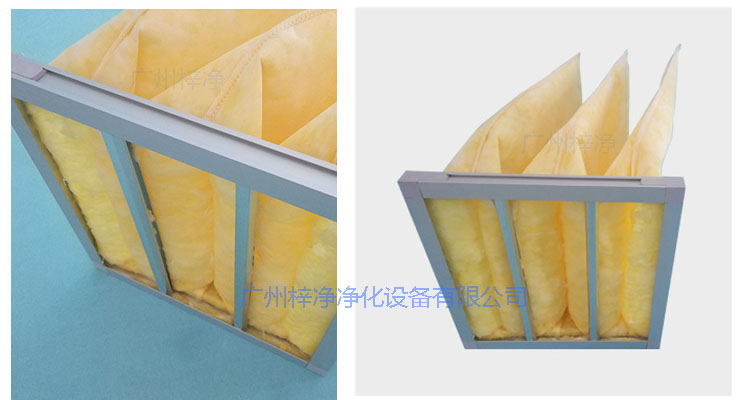

玻纖袋耐高溫過濾器F8級|玻纖袋耐高溫過濾器F8級產品介紹：
1、玻纖袋耐高溫過濾器堅固的全金屬框架結構；

2、玻纖袋耐高溫過濾器優化的V型濾袋結構，阻力低，使用壽命長；

3、玻纖袋耐高溫過濾器超細玻璃纖維熔噴濾料整個使用壽命期內效率穩定。玻纖袋耐高溫過濾器F8級采用“V”形濾袋結構,增加其過濾面積。

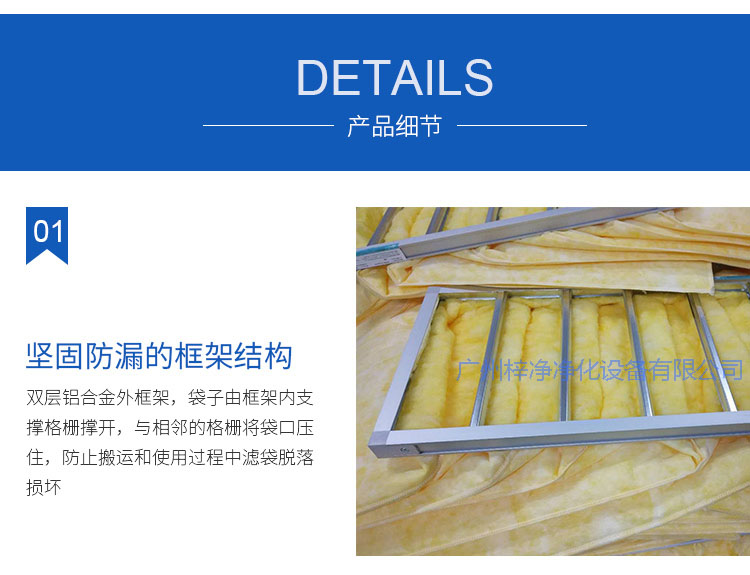

玻纖袋耐高溫過濾器F8級產品結構說明:
1、框架采用鍍鋅鋼板外框或鋁型材外框；

2、框架內采用鍍鋅鋼板加強筋支撐，每一個濾袋配一付加強筋，確保不會掉袋；

3、濾料為熔噴超細玻璃纖維濾料，“V”形濾袋結構，確保利用更大的有效過濾面積；

使用壽命長，并在整個使用壽命期內效率穩定；

4、最大允許終阻力為600Pa；

5、產品效率：F8級。

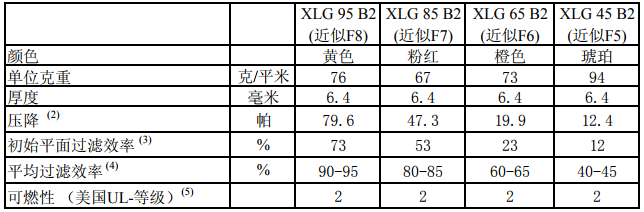

玻纖袋耐高溫過濾器F8級濾料檢測報告：

注解
(1) 上表中的數值為通常的，象征性的物理性能。

(2) 壓降測試參數：測試風速為0.13米/秒，取樣為0.61米x0.61米的平面。

(3) 效率測試參數：測試風速為0.13米/秒，取樣為0.61米x0.61米的平面，測試顆粒直徑為0.3-0.5微米。

(4) 針對最終空氣凈化設備。結果根據過濾器的設計和安裝而變化。測試符合美國ASHRAE-52.1測試方法。

(5) 濾料本身不要求進行UL分類。所列等級分類可潛在的適用于為符合UL-900過濾設備等級標準而設計的空氣凈化設備。

(6) JM建議濾料在產品生產6個月內加工。

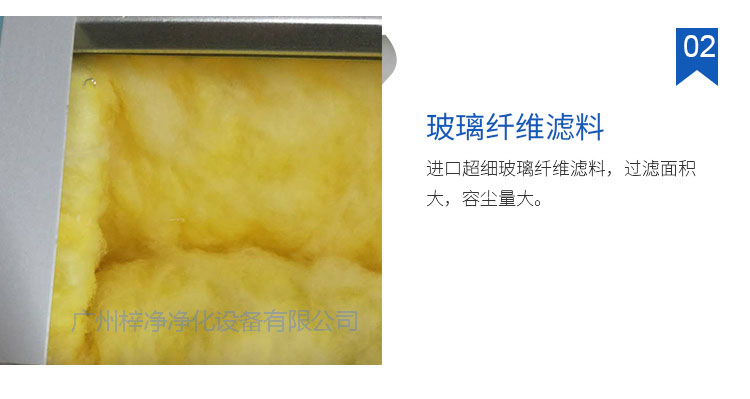

進口玻璃纖維濾料過濾面積大，容塵量大。

玻纖袋耐高溫過濾器F8級產品應用：
F5、F6為商業和工業用通風空調系統的主過濾器，潔凈室用通風空調系統的預過濾器；

F7、F8為商用、工業用、潔凈室用通風空調系統的主過濾器。

玻纖袋耐高溫過濾器F8級產品用途：
玻纖袋耐高溫過濾器被廣泛應用于工業、商業和大型居民建筑的HVAC進氣口過濾。在歐美市場，電子工廠（特別是芯片工廠和液晶\等離子面板工廠）、制藥廠、汽車噴涂車間、和長絲化纖工廠等行業的的首選濾料。采用聚酯無紡布背襯(B2)的玻纖濾料可耐120攝氏度的高溫。采用玻纖網格布背襯(B1)的玻纖濾料可耐更高的溫度。

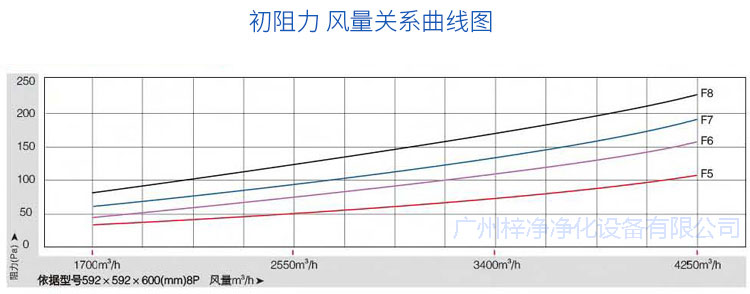

玻纖袋耐高溫過濾器初阻力風量關系曲線圖。

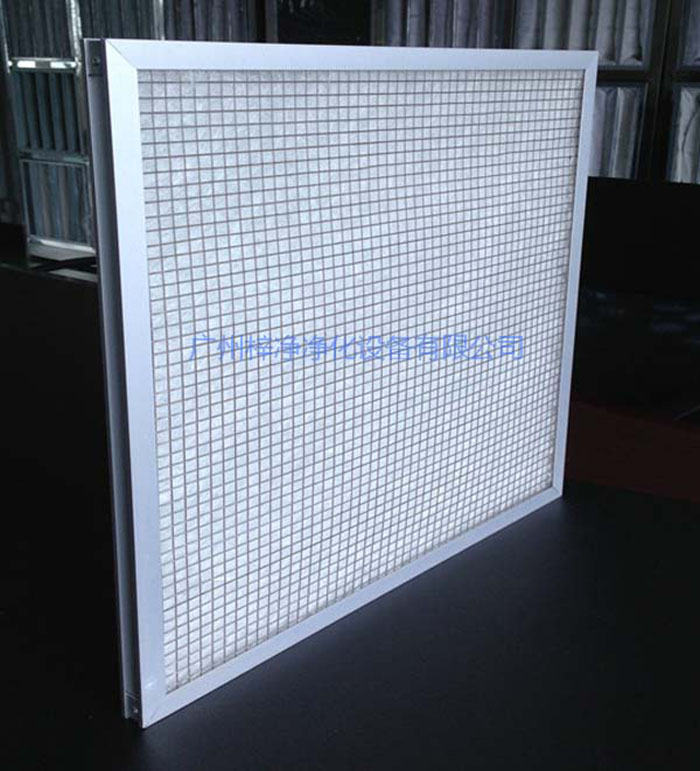

玻璃纖維耐高溫過濾器介紹：

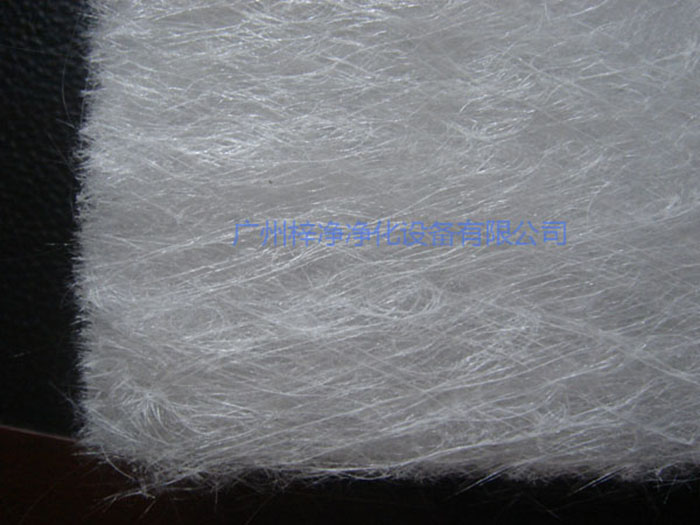

玻璃纖維耐高溫過濾器采用玻璃長纖維，以非織物方式疊合制成。

玻璃纖維耐高溫過濾器制作框架：可選SUS304不銹鋼，可選SUS201不銹鋼，鋁合金，鍍鋅框4種材料。

玻璃纖維耐高溫過濾器用途介紹：
玻璃纖維耐高溫過濾器適用于一般粗塵過濾處理；

熱風式高溫烤爐使用；

涂裝廠高溫烤爐使用；

家具廠、汽車廠涂裝廠高溫烤爐使用。

玻璃纖維耐高溫過濾器特點：
1、纖維的強度好、彈性佳、不因風阻大使濾材壓縮一起，影響容塵量。濾網的抗化學性佳，吸濕性低；

2、過濾級別：G3,G4；非標尺寸可定做；推薦：G3級初效過濾器和G4級初效過濾器

3、鋁包覆網濾材外可以選擇使用鋁擴張網包覆濾材，可以有效支撐濾網承受大風量不易變形。出風面加100目不銹鋼金屬網；
4、框架可選擇金屬框架：鍍鋅鐵框或鋁框等材質；

5、耐溫度100%，耐高溫可達170℃；

6、不銹鋼保護網說明：常用的有4目，20目，40目，80目等。

玻璃纖維耐高溫過濾器技術參數：

玻璃纖維耐高溫過濾器尺寸可按用戶要求定制！

耐高溫初效過濾器特點
1、薄型結構
2、容塵量高
3、經濟實用
4、耐熱性強
5、無斷纖、掉纖現象

耐高溫初效過濾器
框架：鋁合金、不銹鋼、鍍鋅鐵皮
濾料：特殊有機合成纖維、玻璃纖維
保護網：鋁網或不銹鋼絲網
EN779 級別：G3、G4、F5
平均計重效率：88%、90%、93%（ASHRAE52.1-1992）
EUROVENT4/5級別：EU3、EU4、EU5
終阻力：（建議）250Pa-（最大）300Pa
最大風量：額定風量的125%
耐溫：≤300℃
濕度：80%

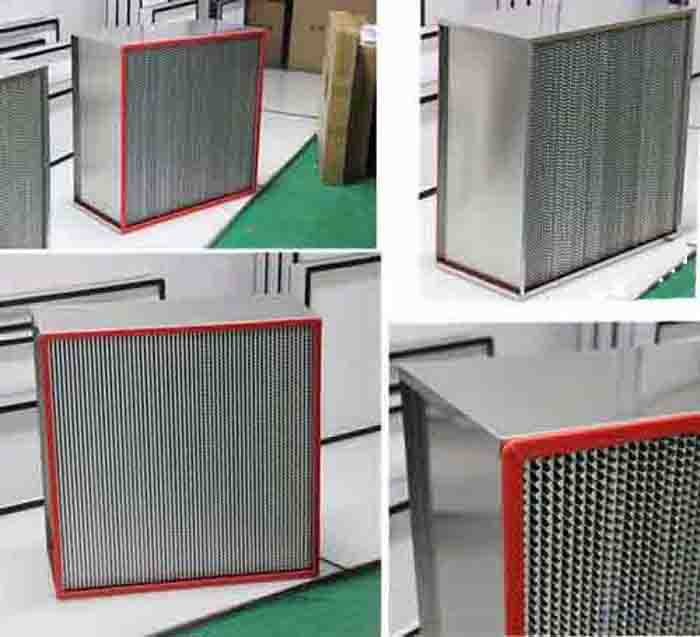

耐高溫高效過濾器特點
高效耐高溫過濾器使用隔板式設計，波紋形隔板可以精確地保持褶層間距，在最小阻力下，最大限度地利用濾料。過濾器濾材兩面180褶翻折形成鍥形褶層，濾料折彎時有兩道壓痕，使其在隔板的尾端開成鍥形盒式褶層，鍥形盒式褶層可以防止濾料破損。
耐高溫高效過濾器
不銹鋼外框。
密封膠：耐高溫型硅膠。
密封墊：玻璃纖維，硅橡膠(kseries).
逐臺激光計數效率：效率等級:H13(EN1822)。
連續運行最高耐溫：350℃(frsi)

耐高溫過濾器分類:

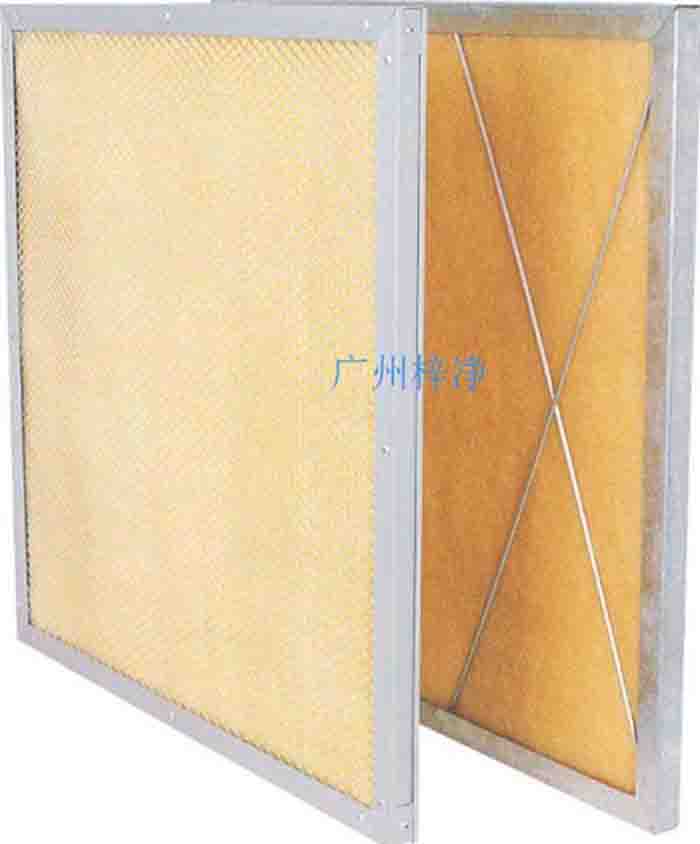

平板式耐高溫過濾器
1采用國產或進口玻璃長纖維，以非織物方式疊合制成；
2纖維的強度好、彈性佳、不因風阻大使濾材壓縮在一起，影響容塵量；
3濾料平鋪于過濾器內，雙面采用40——120目金屬護網，再采用大方格網進行支撐；
4過濾器耐溫：400-450℃
5過濾級別：G4、F5 性能特點：1濾網的抗化學性佳，耐熱性強，吸濕性低；2濾網容塵量高，使用壽命長，并具有不燃性。

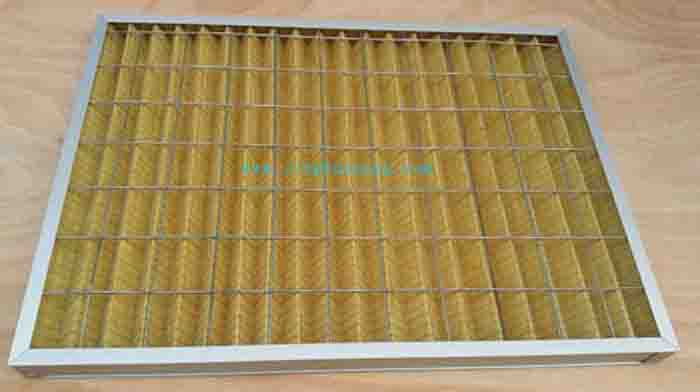

折疊式耐高溫過濾器
1、濾料雙面采用鍍鋅鐵絲網或不銹鋼網折疊，強度好，濾料不易被吹破；

2、雙面用鍍鋅方格網、鍍鋅菱形網、不銹鋼方格網加固，能在大風量的環境下正常使用；

3、過濾器耐溫：250-300℃；

4、過濾級別：

G3 性能特點：
1濾料過濾面積大，使用壽命長；
2風量大，初阻力低，并具有不燃性。

耐高溫過濾器應用領域：
1、一般初級過濾、熱風式高溫烤爐空氣過濾；
2、涂裝廠高溫烤爐空氣過濾。

HTR耐高溫過濾器
耐高溫過濾器性能特點:
第一、有H10～H14各種效率規格適應不同的要求
第二、不銹鋼外框配以特種耐溫密封材料，耐溫250oC及319oC
第三、專用折疊設備進行折疊
第四、特制玻璃纖維濾紙作為濾材
第五、特種鋁箔間隔片
第六、每臺濾器經抗揮發處理并嚴格檢測

耐高溫過濾器應用:
HTR耐高溫過濾器主要用于超凈烘箱、超凈清洗機、化工行業等要求高溫空氣凈化的設備及系統

耐高溫過濾器使用注意事項:
一、高溫高效過濾器過濾效率問題
在使用的耐250℃紅色高溫硅膠與耐350-400℃黑色高溫?zé)o機膠因受膠水物理特性的影響（流動性太差），故250℃H13高溫高效過濾器實際過濾效率在H12-H13之間；350-400℃H13高溫高效過濾器實際過濾效率在H11-H12之間。
二、高溫高效過濾器使用前注意事項
因耐高溫高效過濾器所使用的有機硅膠及無機膠固化過程中都是從表面往里固化，注膠高度越厚，越難固化，正常情況下膠水固化時間為3-7天，如果未完全固化的高溫高效過濾器直接裝入到高溫設備上正常使用，勢必會造成高溫膠開裂、膨脹及膠水脫離外框等現象；針對以上問題，特做如下兩點方案進行處理：

1高溫高效過濾器需待7天后正常使用；
2如客戶需馬上安裝，建議客戶在使用我司耐高溫高效過濾器之前務必按以下方法操作：
耐250℃耐高溫高效過濾器 在高溫設備內緩慢升溫至100℃，然后恒溫2小時后停機冷卻；
調溫至150℃ 1小時后停機冷卻
調溫至200℃ 1小時后停機冷卻
調溫至250℃ 1小時后停機冷卻
最后緩慢冷卻后，即可正常使用。
耐350-400℃耐高溫高效過濾器 在高溫設備內緩慢升溫至100℃，然后恒溫2小時后停機冷卻；
調溫至150℃ 1小時后停機冷卻
調溫至200℃ 1小時后停機冷卻
調溫至250℃ 1小時后停機冷卻
調溫至300℃ 1小時后停機冷卻
調溫至350℃ 1小時后停機冷卻
調溫至400℃ 1小時后停機冷卻
最后緩慢冷卻后，即可正常使用。

液槽式高效過濾器-液槽密封高效空氣過濾器結構：四周邊框向上彎折形成的環周Ｕ形截面液槽；吊頂安裝框架是由吊桿，由倒置Ｕ形截面槽構成的網格狀安裝框架體，定位支撐板及螺栓組成；安裝框架體具有由倒置Ｕ形截面槽一側邊圍成的若干框格，安裝框架體連接吊桿，內側設置豎直螺紋套，各框格分別插入各高效空氣過濾器環周液槽中；定位支撐板設在兩相鄰液槽底部，通過緊固螺栓擰入豎直螺紋套與安裝框架體連接，支撐高效空氣過濾器。

我司采用的液槽式高效過濾器液槽密封法是優于國內目前常用的機械壓緊裝置密封的一種方法。液槽密封過濾器安裝方便，密封十分可靠，也是歐美等國際上普遍采用的高效過濾器密封方法。

液槽式高效過濾器|液槽密封高效空氣過濾器材料構成：
特點：密封性能好，安裝方便，效率高，阻力低，運行成本低。
構成材料及運行條件
框材：鋁型材
密封膠：聚胺脂膠
分隔物：熱容膠
濾料：玻璃纖維
使用最高溫度：80°C
使用最高濕度：80%
密封介質：液槽式密封

我司采用低阻高效濾料，可與各類外框組合裝配，該產品密封可靠、可減輕安裝工人勞動強度、減少潔凈廠房的夾層空間，縮小凈化設備靜壓箱體積。尤其選用于高效空氣過濾器覆蓋率高的潔凈設備和廠房。

液槽密封高效過濾器所用的液槽密封膠又稱液槽密封膏、“果凍”。
液槽密封膠是非牛頓液體，該膠具有不揮發、不爬油、無毒無味等特點，常溫下具有良好的穩定性。
液槽密封是優于國內目前常用的機械壓緊裝置密封的一種方法。
液槽密封過濾器安裝方便，密封十分可靠，是國際上普遍采用的高效過濾器密封方法。
液槽密封優點：密封性高，補漏性好。

液槽密封高效過濾器應用：廣泛使用于要求較高的潔凈間、大面積垂直層流、百級層流罩及HEPA高效過濾器的安裝等。液槽高效過濾器,液槽過濾器主要安裝在潔凈室末端液槽密封式高效送風口處,液槽密封式高效送風口是具有可更換高效過濾器的已液體密封方式的 高效送風口，液槽過濾器廣泛應用于醫院、生物制藥、半導體、液晶制造、精密機械、光學等技術領域。

液槽式高效過濾器|液槽過濾器|液槽式高效空氣過濾器與傳統的無隔板高效過濾器的區別是什么呢?
1、液槽式高效過濾器它們的外觀不一樣，液槽式過濾器比無隔板空氣高效過濾器要多一條液槽邊。

2、它們的過濾面積不一樣。在兩者的尺寸相同的情況下，液槽式過濾器的過濾面積要低于無隔板高效過濾器，因?yàn)樗乃闹軒Я艘翰圻叄@才減少了中間的過濾面積。

3、它們的安裝密封不一樣。無隔板高效過濾器是通過進風面或者是出風面的密封膠條與箱體之間密封，液槽高效過濾器則是通過液槽邊膠與箱體之間密封，因此其密封性更好。

4、其價格成本也不一樣。還是因?yàn)橐翰凼竭^(guò)濾器的邊緣多了一條液槽邊，注入的液槽膠又是成本比較高的原材料，所以，這種過濾器的價格也會比普通無隔板高效空氣過濾器的高一些。

液槽式高效過濾器構成材料及運行條件圖示:

液槽式高效過濾器規格尺寸:

液槽式高效過濾器|液槽過濾器|液槽式高效空氣過濾器的安裝方式：
1、液槽高效過濾器安裝時，應保證氣流方向與外框上箭頭標志方向、一致。

2、用波紋板組裝的液槽高效過濾器在豎向安裝時，波紋板必須垂直地面，不得反向。

3、安裝時要對過濾器輕拿輕放，不得污染廠不能用工具敲打、撞擊，嚴禁用手或工具觸摸濾紙，防止損傷濾料和密封膠。

推薦閱讀：有隔板高效空氣過濾器 無隔板高效過濾器 組合式高效過濾器

標準型組合式高效過濾器外框可采用鍍鋅鋼板，也可采用不銹鋼外框。組合式高效過濾器可帶25mm厚安裝法蘭框。組合式高效過濾器連續運行最高溫80℃出廠前逐臺測試。

組合式高效過濾器|W型大風量高效過濾器過濾效率：H11,H13,H14(EN1822)。組合式高效過濾器由多片無隔板濾芯組成V形結構，安裝在噴塑的鍍鋅鋼板或者ABS濾料箱體中制成。與普通過濾器相比，這種構造極大的增加了濾料數量，在現有的系統安裝中，較大的過濾器濾料面積保證了較低壓損，從而降低了能源消耗，節省了運行成本。

組合式高效過濾器|W型大風量高效過濾器特點：
1、大容塵，無隔板設計，組合式高效過濾器由超細、防潮、耐炎的玻璃纖維制成。

2、組合式高效過濾器特別設計的熱溶隔膠可以確保相同的褶層間距，保證氣流以小的阻力通過。組合式高效過濾器相同的褶層間距，充分的利用了整個深度的濾材，保證了更大的容塵量。

3、組合式高效過濾器構造堅固，確保亂流條件下性能良好金屬法蘭框和組合式高效過濾器箱體由噴塑的鍍鋅鋼板制成。

4、這種處理保證了過濾器在高溫環境下不被腐蝕。堅固的構造使Hv成為特別惡劣的環境和風機經常關閉的條件下的理想選擇。
5、組合式高效過濾器捕捉0.3um的塵埃粒子，效率高達99.99％以上。

6、設計風量可以高達4200m3/h，用于大風量環境。

7、減少安裝的時間和空間。

8、保證低阻力，降低運行成本。

9、客戶可選用兩端帶護網的過濾器，這樣可保證在運輸過程中不被損壞。

10、大風量型組合式高效過濾器設計風量可高達4000m3/h，這種高風量設計組合式高效過濾器比其它相同尺寸的普通高效過濾器具有更多的優點：在相同的風量下可以使用更少的過濾器，從而降低成本，減少安裝空間和時間。

組合式高效過濾器|WV型大風量高效過濾器框架分：
塑膠框、鍍鋅框、鋁合金框、不銹鋼框，常用塑膠框的組合式高效過濾器。

組合式高效過濾器|WV型大風量高效過濾器應用：
組合式高效過濾器一般應用于研究和生產部門各種工藝要求在10萬 級潔凈度以下使用（<0.5μm的塵埃粒子），由于本過濾器具有良好的濾菌性能，故尤其適用于制藥工業、電子、醫藥行業、醫院手術室、半導體廠、制藥廠、空調機組及其它凈化設備的終端過濾等要求高潔凈度用但安裝空間受限制的場合、食品工業、化妝品工業等。

因此，對以上場合，本過濾器可作為末級過濾器使用。它可保證10萬級以上潔凈度要求 。

組合式高效過濾器|WV型大風量高效過濾器結構說明：
外框：塑膠框，鋁框，鍍鋅框，304不銹鋼框.

濾料：超細玻纖濾紙

濾料分隔：進口AB膠.

密封膠：PU雙組份聚氨酯膠

En1822效率: H10:>85%, H12:>99.5%, H13:>99.95%, H14:> 99.995%.

效率:H10、H12、H13、H14.

濾料：玻璃纖維濾紙 密封膠聚氨酯.

連續運行溫度≤70°C .

建議最大終阻力：≤600 Pa.

耐濕性≤100% RH .

組合式高效過濾器|WV型大風量高效過濾器常用規格尺寸及其它參數:

組合式高效空氣過濾器大容塵，無隔板設計:
組合式高效過濾器由超細、防潮、耐炎的玻璃纖維制成。特別設計的熱溶隔膠可以確保相同的褶層間距，

保證最佳氣流以最小的阻力通過。相同的褶 層間距，充分的利用了整個深度的濾材，保證了更大的容塵量。

組合式高效空氣過濾器構造堅固,確保亂流條件下性能良好:

金屬法蘭框和過濾器箱體由噴塑的鍍鋅鋼板制成。這種處理保證了過濾器在高溫環境下不被腐蝕。

堅固的構造使Hv成為特別惡劣的環境和風機經常關 閉的條件下的理想選擇?？蛻艨蛇x用兩端帶護網的過濾器，這樣可保證在運輸過程中不被損壞。

高效過濾器保養說明：
1、定期（一般每個月一次）用塵埃粒子計數器測定用本產品實施凈化的潔凈度區域的潔凈度。

2、當實測的潔凈度與要求的潔凈度不符時，應查明原因（是否有泄漏、高效是否有失效等）若高效空氣過濾器已失效，則應更換新的高效空氣過濾 器。

3、更換初效空氣過濾器時應停機進行。

高效空氣過濾器更換標準（我司的內部管理規范參考）
1、每年定期檢測潔凈區域的風量、以及其他環境參數，在測定的同時對高效進行檢測。

2、主要檢測風速、終阻力以及泄露率。

3、當高效空氣過濾器的風量下降為額定風量的75％需要更換高效。

4、當終阻力為初阻力的2倍時需要進行更換。

5、當風速低于0.35m/s時需要進行更換。

6、DOP pao等我司無法自測的項目可外請測試。

注：組合式高效過濾器|W型大風量高效過濾器產品可按用戶具體要求定做，濾料實際顏色可能與圖片顏色有差異，以實物為準。

推薦閱讀：有隔板高效空氣過濾器 　無隔板高效過濾器 　液槽式無隔板高效過濾器 　拋棄式一體化高效過濾器

可更換一體化高效過濾器產品結構：
1.帶風管接口箱體(鍍鋅板框/覆鋁鋅板)。
2.無隔板高效過濾網。
3風管接口直徑：(300/250/200可供選擇)。
4.外貼保溫棉。

可更換一體化高效過濾器產品特點：
1.體積小,重量輕,結構密封性好.適用于潔凈室的干式密封吊頂.
2.方便更換及節省成本.
3.可更換一體化高效過濾器由靜壓箱和無隔板高效過濾器組成，采用鋁型材做靜壓箱，箱體內置無隔板高效過濾器。它具有通風性強、外形美觀、安裝更換方、維護簡單、投資少、重量輕、厚度薄等優點。有時潔凈室由于受土建高度限制或必須采用緊湊型設計時，可選用可更換一體化高效過濾器。

可更換一體化高效過濾器材質說明：
1、過濾濾料：H13-H14玻纖濾紙；
2、過濾效率：H13-H14，H13:99.97-99.99％@0.3μm、H14:99.995-99.999％@0.3μm（MPPS）；
3、框 材：型材框；
4、箱體后蓋板材質：鋁板或鍍鋅板；
5、過濾器框體材質：69mm厚鋁型材框或鍍鋅框；
6、均流板材質：沖孔網；
7、其它配置：外貼10mm厚的保溫棉；
8、進風法蘭直徑：一般為φ250mm或φ300mm；
9、過濾尺寸：依據客戶實際要求制定，鋁型材參考厚度：180 mm；

可更換一體化高效過濾器規格尺寸及技術參數列表：

拋棄式一體化高效過濾器由靜壓箱和無隔板高效過濾器組成，采用鋁型材做靜壓箱，拋棄式一體化高效過濾器箱體內置無隔板高效過濾器。拋棄式一體化高效過濾器具有通風性強、外形美觀、安裝更換方便、維護簡單、投資少、重量輕、厚度薄、過濾效率高等優點。

拋棄式一體化高效過濾器廣泛應用于醫院的手術室、實驗室、制藥室、微電子、膠片和光纖設備及食品加工廠等潔凈度要求較高的工作環境。

拋棄式一體化高效過濾器特點:
對0.3Um以上顆粒的過濾精度在99.99%以上,箱體采用鍍鋅鋼板,或不銹鋼制成,外貼防火保溫層.
內裝可更換的無隔板高效過濾器,過濾材料采用超細玻纖濾紙,初阻力低風量大,占用空間小.結構緊湊,投資費用低,安裝維護方便簡單。

拋棄式一體化高效過濾器運行條件及風量與阻力的關系：

拋棄式一體化高效過濾器結構說明：
1、封閉式結構。拋棄式高效過濾器彩用封閉式結構，并通過測試防止進風口和出風口之間的滲漏，箱體與端蓋均進行較好的密封處理，避免側漏。
2、體積小，重量輕。采用陽極處理鋁合金箱體材質方便搬運及安裝。
3、風口直徑尺寸有250mm、300mm、350mm可供選擇。

拋棄式一體化高效過濾器規格尺寸及技術參數：

拋棄式一體化高效過濾器安裝注意事項：
1、可安裝于天花龍骨上或彩鋼板吊頂上。
2、高效過濾器需要在風管安裝完畢，對室內進行試吹，并在風量及潔凈度達到一定要求后再安裝，以延長高效過濾器使用壽命。
3、為保證高效過濾器的使用壽命，建議空氣進入前，需經過不低于F8（比色法90%-95%）的預過濾。

刀架式無隔板高效過濾器主要應用于制藥廠、生物廠、食品加工等其他需要嚴格控制無塵室空氣污染源的場所。

刀架式無隔板高效過濾器產品特點：
1、出風面帶有一定長度的刀口。
2、玻纖濾紙制造，熱熔膠分隔。
3、褶層間距相等，確保更好氣流，達到高容塵量。
4、特殊密合劑密封，確保密封性。
5、過濾器進出口加裝噴塑護欄，減少濾紙損壞。

刀架式高效過濾器材料及性能：
1、框材：鋁合金型材
2、濾料：超細玻璃纖維
4、分隔物：熱熔膠
5、密封膠：聚胺脂膠
6、效率：≥99.99%（DEHS計數法）
7、使用最高溫度80℃

刀架式無隔板高效過濾器特點：
1、濾料：H13-H14產耐高濕玻纖濾紙或H13-H14美國HV玻纖濾紙。
2、框體密封膠：聚氨脂膠、熱熔膠。
3、框材：鋁型材框。
4、分隔物為熱熔膠。
5、鋁型材可選厚度：90mm、110mm、120mm
6、過濾效率：H13:99.97-99.99%@0.3μm H14:99.995-99.999%@0.3μm 。
7、使用最高溫度為70℃，使用最高濕度為80℃。

刀架式無隔板高效過濾器用料及運行條件:
濾料 超細玻纖濾紙
框體密封膠 PU雙組份聚氨酯膠
框材 鋁型材框
防護網 噴塑菱形網
分隔物 EVA熱熔膠
密封膠條 PU聚氨酯發泡膠、EVA、氯丁橡膠
過濾效率 99.99%～99.9995% @ 0.3μm
使用最高溫度 70℃
使用最高濕度 100%
鋁型材可選厚度 110mm

“梓凈”刀架式無隔板高效過濾器標準規格尺寸及技術參數：推薦? 液槽式無隔板高效過濾器

架式無隔板高效過濾器使用期限：在額定風量使用條件下，1年—1年半后即需更換新的過濾器；或當過濾器的阻力達到600Pa以上時，必須更換新的過濾器；如高效過濾器前無F8以上的過濾器做為預過濾，則使用壽命周期將大大減少。

刀架式無隔板高效過濾器使用注意事項：定期檢查過濾器進風面有無雜物堵塞情況、濾料表面有無破損；如有物品堵塞表面，則應清除；濾料表面破損嚴重，則必須進行堵漏；如表面破損處無法補漏，則必須更換新的過濾器；高效空氣過濾器安裝時，要保證與框體的壓邊處密封性良好，以防止風量泄露；不可用重物去撞擊過濾器的表面，不可用力去拉過濾器的濾料表面；安裝時，應使過濾器四周邊框處壓力均勻；必須保證高效過濾器有F8效率以上的過濾器做為預過濾，以保護高效過濾器。

我司生產的刀架式無隔板高效過濾器在出廠前均經過逐臺性能測試，保證高效空氣過濾器的性能指標；并可按用戶要求，制作各種非標準規格尺寸和過濾要求的高效空氣過濾器。

液槽式無隔板高效過濾器特點：
1、密封性能好,安裝方便,效率高,阻力低,運行成本低。
構成材料及運行條件
2、框材：鋁型材
3、密封膠：聚胺脂膠
4、分隔物：熱容膠
5、濾料：玻璃纖維H13-H14 H15國產耐高濕玻纖濾紙或H13-H14 H15美國HV玻纖濾紙 。
6、使用最高溫度：80°C
7、使用最高濕度：80%
8、密封介質：液槽式密封

液槽式無隔板高效過濾器又被稱為DOP液槽式高效過濾器，其實也是屬于無隔板高效過濾器中的一樣，采用超細玻璃纖維為過濾介質，間隔線為優質進口熱溶膠，密封膠為聚氨脂，外框?yàn)楸砻娼?jīng)過陽極處理的鋁型材；雙面附菱形鋼板網。厚度有90、110、120等規格。

液槽式無隔板高效過濾器是工業潔凈室、生物潔凈室較為理想的終端過濾器，也是其它凈化設備較為理想的配套高效過濾器。我司的生產的D液槽式無隔板高效過濾器在出廠前每臺均嚴格經過D.O.P掃描檢漏，具有低阻力，高效率、重量輕、安裝方便等特點。

我司采用的液槽密封技術是優于國內目前常用的機械壓緊裝置密封的一種方法。液槽密封過濾器安裝方便，密封十分可靠，是國際上普遍采用的高效過濾器密封方法。

DOP液槽式高效過濾器所用的液槽密封膠是非牛頓液體，該膠具有不揮發、不爬油、無毒無味等特點，常溫下具有良好的穩定性。液槽式無隔板高效過濾器優點：密封性高，補漏性好。

“梓凈”液槽式無隔板高效過濾器規格尺寸及技術參數：

DOP液槽式高效過濾器特點：
1.液槽式無隔板高效過濾器外形美觀、密封性能好、安裝方便、重量輕、厚度薄、過濾效率高。
2.產品具有過濾面積大、使用壽命長、阻力低等特點。
3.法蘭內注液槽密封膠，此膠為永久性不干膠，通常與刀架配合使用。

附：DOP高效送風口性能特點：
1、美觀大方，結構緊湊，便于安裝和維護。
2、箱體采用優質冷軋鋼板或者不銹鋼制成。
3、出風面散流面板為鋁質噴塑、冷軋鋼板噴塑或不銹鋼。
4、表面靜電噴塑，高效過濾送風口特性。
5、高具有通用性強、施工簡便、投資少等優點。
6、保證氣流的噴射速度,防止渦流的產生。
7、進風方式有側進風和頂進風，法蘭口有方形和圓形兩種結構。

推薦閱讀：有隔板高效空氣過濾器?　無隔板高效過濾器 　組合式高效過濾器
