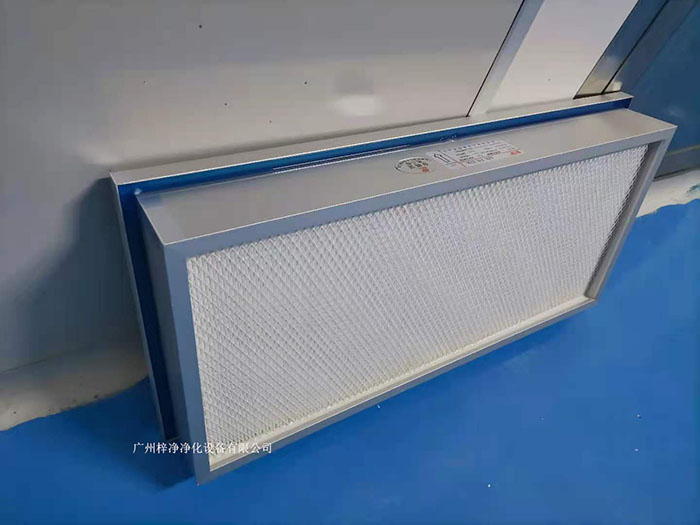

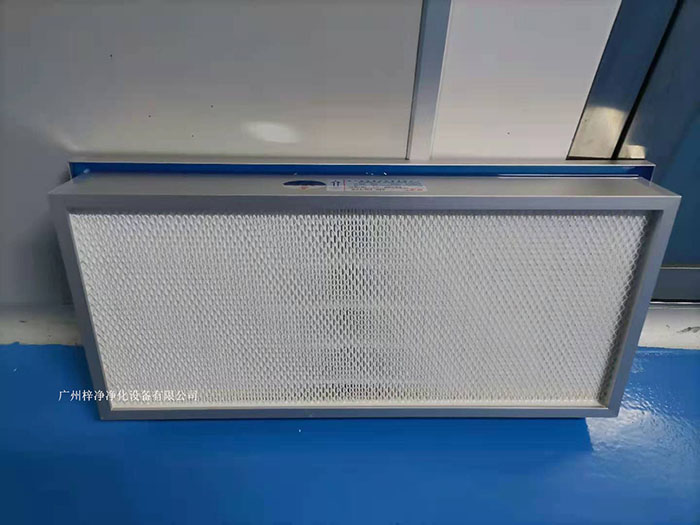

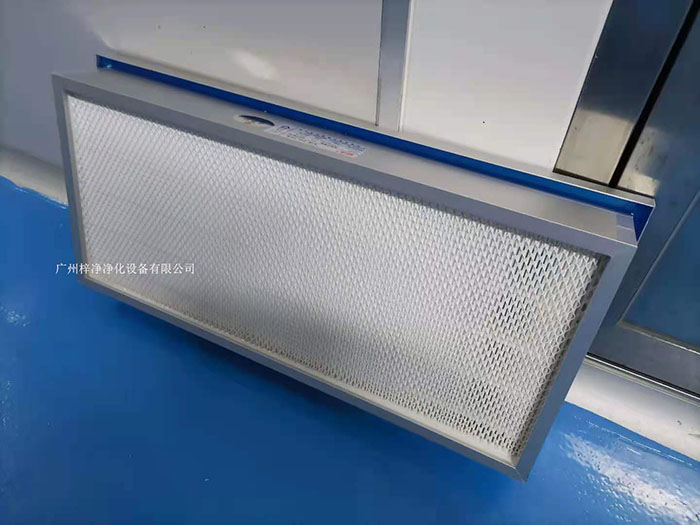

液槽式高效過濾器-液槽密封高效空氣過濾器結構：四周邊框向上彎折形成的環周Ｕ形截面液槽；吊頂安裝框架是由吊桿，由倒置Ｕ形截面槽構成的網格狀安裝框架體，定位支撐板及螺栓組成；安裝框架體具有由倒置Ｕ形截面槽一側邊圍成的若干框格，安裝框架體連接吊桿，內側設置豎直螺紋套，各框格分別插入各高效空氣過濾器環周液槽中；定位支撐板設在兩相鄰液槽底部，通過緊固螺栓擰入豎直螺紋套與安裝框架體連接，支撐高效空氣過濾器。

我司采用的液槽式高效過濾器液槽密封法是優于國內目前常用的機械壓緊裝置密封的一種方法。液槽密封過濾器安裝方便，密封十分可靠，也是歐美等國際上普遍采用的高效過濾器密封方法。

液槽式高效過濾器|液槽密封高效空氣過濾器材料構成：
特點：密封性能好，安裝方便，效率高，阻力低，運行成本低。
構成材料及運行條件
框材：鋁型材
密封膠：聚胺脂膠
分隔物：熱容膠
濾料：玻璃纖維
使用最高溫度：80°C
使用最高濕度：80%
密封介質：液槽式密封

我司采用低阻高效濾料，可與各類外框組合裝配，該產品密封可靠、可減輕安裝工人勞動強度、減少潔凈廠房的夾層空間，縮小凈化設備靜壓箱體積。尤其選用于高效空氣過濾器覆蓋率高的潔凈設備和廠房。

液槽密封高效過濾器所用的液槽密封膠又稱液槽密封膏、“果凍”。
液槽密封膠是非牛頓液體，該膠具有不揮發、不爬油、無毒無味等特點，常溫下具有良好的穩定性。
液槽密封是優于國內目前常用的機械壓緊裝置密封的一種方法。
液槽密封過濾器安裝方便，密封十分可靠，是國際上普遍采用的高效過濾器密封方法。
液槽密封優點：密封性高，補漏性好。

液槽密封高效過濾器應用：廣泛使用于要求較高的潔凈間、大面積垂直層流、百級層流罩及HEPA高效過濾器的安裝等。液槽高效過濾器,液槽過濾器主要安裝在潔凈室末端液槽密封式高效送風口處,液槽密封式高效送風口是具有可更換高效過濾器的已液體密封方式的 高效送風口，液槽過濾器廣泛應用于醫院、生物制藥、半導體、液晶制造、精密機械、光學等技術領域。

液槽式高效過濾器|液槽過濾器|液槽式高效空氣過濾器與傳統的無隔板高效過濾器的區別是什么呢?
1、液槽式高效過濾器它們的外觀不一樣，液槽式過濾器比無隔板空氣高效過濾器要多一條液槽邊。

2、它們的過濾面積不一樣。在兩者的尺寸相同的情況下，液槽式過濾器的過濾面積要低于無隔板高效過濾器，因?yàn)樗乃闹軒Я艘翰圻?，這才減少了中間的過濾面積。

3、它們的安裝密封不一樣。無隔板高效過濾器是通過進風面或者是出風面的密封膠條與箱體之間密封，液槽高效過濾器則是通過液槽邊膠與箱體之間密封，因此其密封性更好。

4、其價格成本也不一樣。還是因?yàn)橐翰凼竭^濾器的邊緣多了一條液槽邊，注入的液槽膠又是成本比較高的原材料，所以，這種過濾器的價格也會比普通無隔板高效空氣過濾器的高一些。

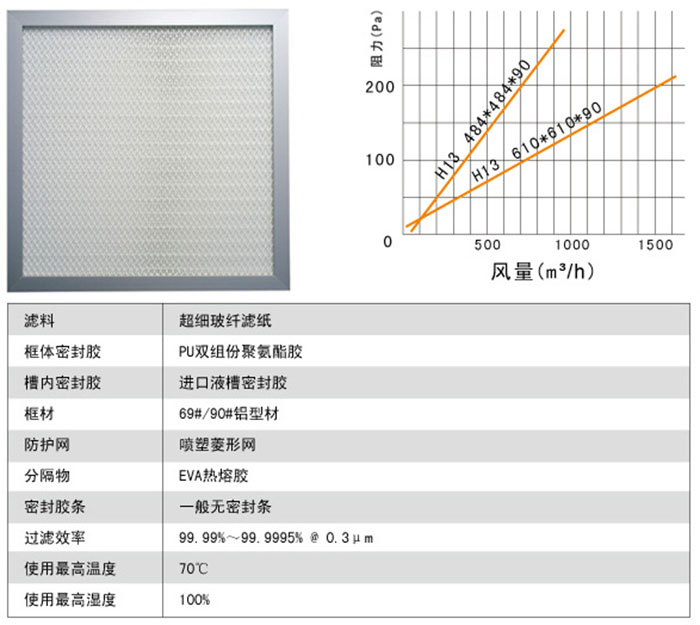

液槽式高效過濾器構成材料及運行條件圖示:

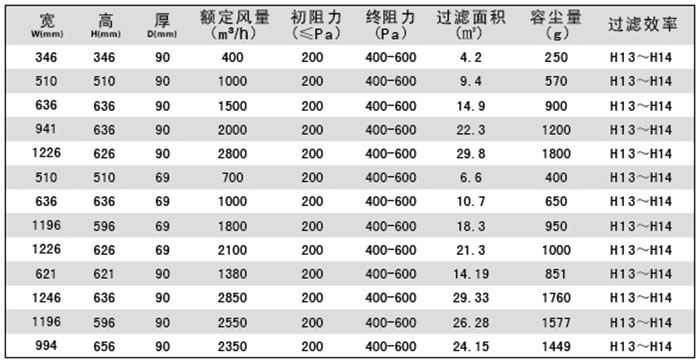

液槽式高效過濾器規格尺寸:

液槽式高效過濾器|液槽過濾器|液槽式高效空氣過濾器的安裝方式：
1、液槽高效過濾器安裝時，應保證氣流方向與外框上箭頭標志方向、一致。

2、用波紋板組裝的液槽高效過濾器在豎向安裝時，波紋板必須垂直地面，不得反向。

3、安裝時要對過濾器輕拿輕放，不得污染廠不能用工具敲打、撞擊，嚴禁用手或工具觸摸濾紙，防止損傷濾料和密封膠。

推薦閱讀：有隔板高效空氣過濾器 無隔板高效過濾器 組合式高效過濾器

標準型組合式高效過濾器外框可采用鍍鋅鋼板，也可采用不銹鋼外框。組合式高效過濾器可帶25mm厚安裝法蘭框。組合式高效過濾器連續運行最高溫80℃出廠前逐臺測試。

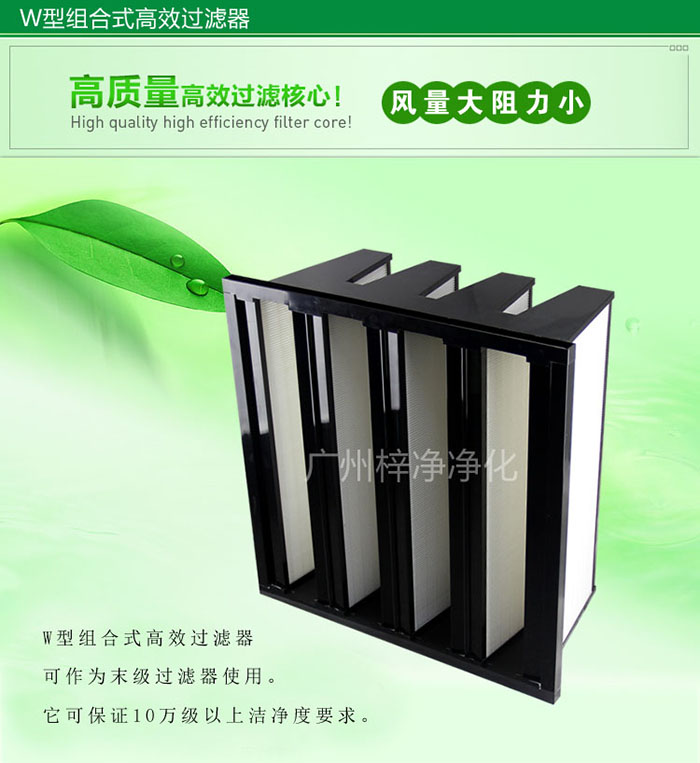

組合式高效過濾器|W型大風量高效過濾器過濾效率：H11,H13,H14(EN1822)。組合式高效過濾器由多片無隔板濾芯組成V形結構，安裝在噴塑的鍍鋅鋼板或者ABS濾料箱體中制成。與普通過濾器相比，這種構造極大的增加了濾料數量，在現有的系統安裝中，較大的過濾器濾料面積保證了較低壓損，從而降低了能源消耗，節省了運行成本。

組合式高效過濾器|W型大風量高效過濾器特點：
1、大容塵，無隔板設計，組合式高效過濾器由超細、防潮、耐炎的玻璃纖維制成。

2、組合式高效過濾器特別設計的熱溶隔膠可以確保相同的褶層間距，保證氣流以小的阻力通過。組合式高效過濾器相同的褶層間距，充分的利用了整個深度的濾材，保證了更大的容塵量。

3、組合式高效過濾器構造堅固，確保亂流條件下性能良好金屬法蘭框和組合式高效過濾器箱體由噴塑的鍍鋅鋼板制成。

4、這種處理保證了過濾器在高溫環境下不被腐蝕。堅固的構造使Hv成為特別惡劣的環境和風機經常關閉的條件下的理想選擇。
5、組合式高效過濾器捕捉0.3um的塵埃粒子，效率高達99.99％以上。

6、設計風量可以高達4200m3/h，用于大風量環境。

7、減少安裝的時間和空間。

8、保證低阻力，降低運行成本。

9、客戶可選用兩端帶護網的過濾器，這樣可保證在運輸過程中不被損壞。

10、大風量型組合式高效過濾器設計風量可高達4000m3/h，這種高風量設計組合式高效過濾器比其它相同尺寸的普通高效過濾器具有更多的優點：在相同的風量下可以使用更少的過濾器，從而降低成本，減少安裝空間和時間。

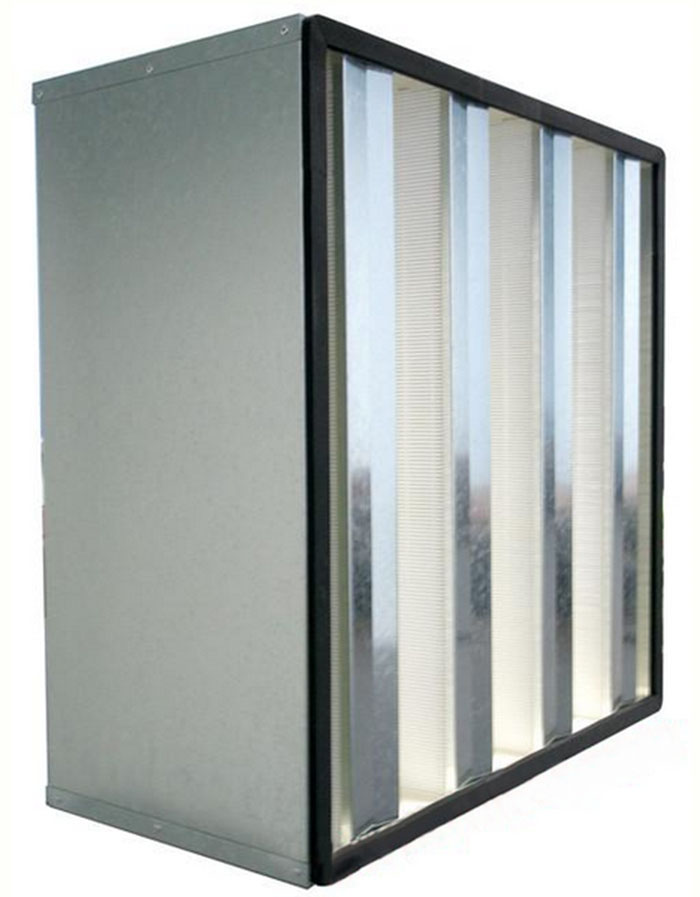

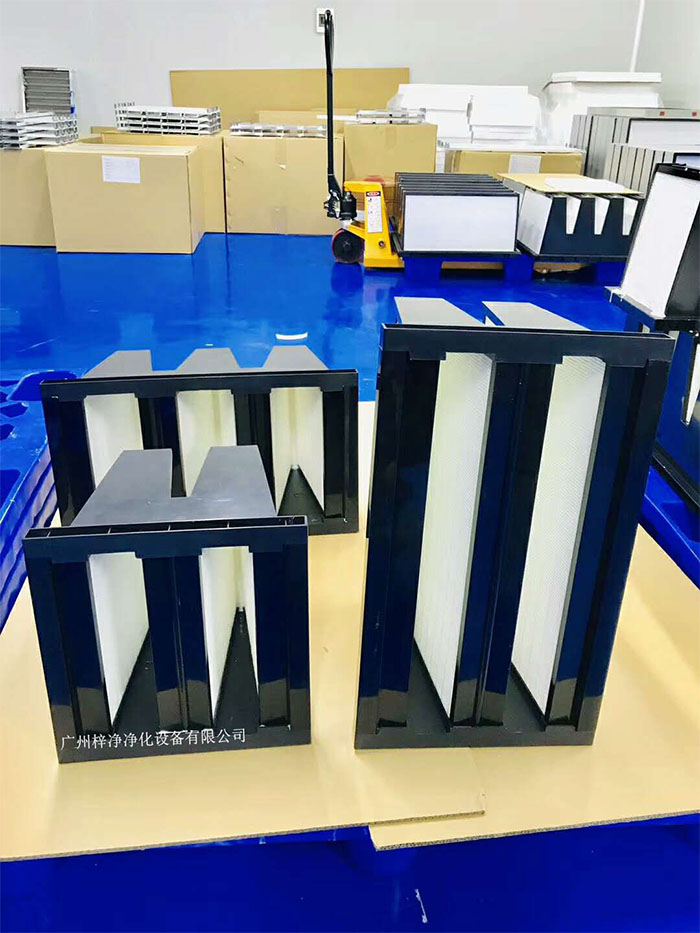

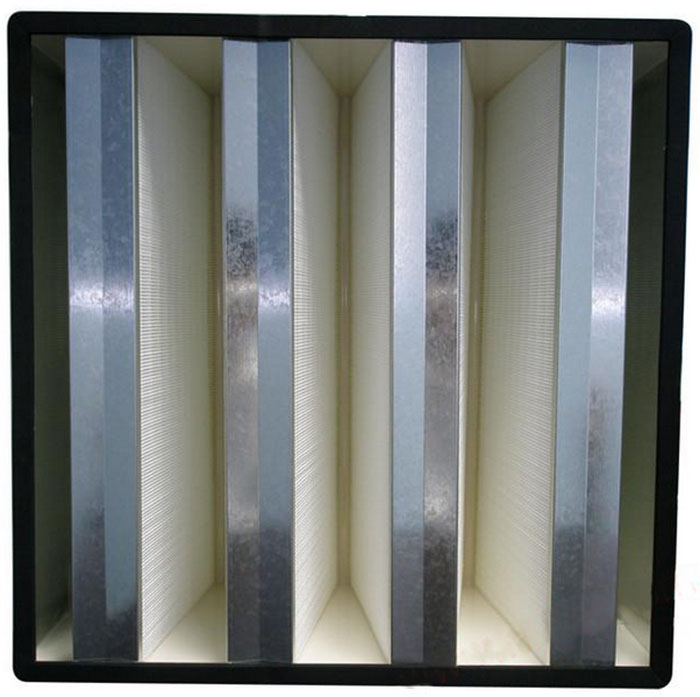

組合式高效過濾器|WV型大風量高效過濾器框架分：
塑膠框、鍍鋅框、鋁合金框、不銹鋼框，常用塑膠框的組合式高效過濾器。

組合式高效過濾器|WV型大風量高效過濾器應用：
組合式高效過濾器一般應用于研究和生產部門各種工藝要求在10萬 級潔凈度以下使用（<0.5μm的塵埃粒子），由于本過濾器具有良好的濾菌性能，故尤其適用于制藥工業、電子、醫藥行業、醫院手術室、半導體廠、制藥廠、空調機組及其它凈化設備的終端過濾等要求高潔凈度用但安裝空間受限制的場合、食品工業、化妝品工業等。

因此，對以上場合，本過濾器可作為末級過濾器使用。它可保證10萬級以上潔凈度要求 。

組合式高效過濾器|WV型大風量高效過濾器結構說明：
外框：塑膠框，鋁框，鍍鋅框，304不銹鋼框.

濾料：超細玻纖濾紙

濾料分隔：進口AB膠.

密封膠：PU雙組份聚氨酯膠

En1822效率: H10:>85%, H12:>99.5%, H13:>99.95%, H14:> 99.995%.

效率:H10、H12、H13、H14.

濾料：玻璃纖維濾紙 密封膠聚氨酯.

連續運行溫度≤70°C .

建議最大終阻力：≤600 Pa.

耐濕性≤100% RH .

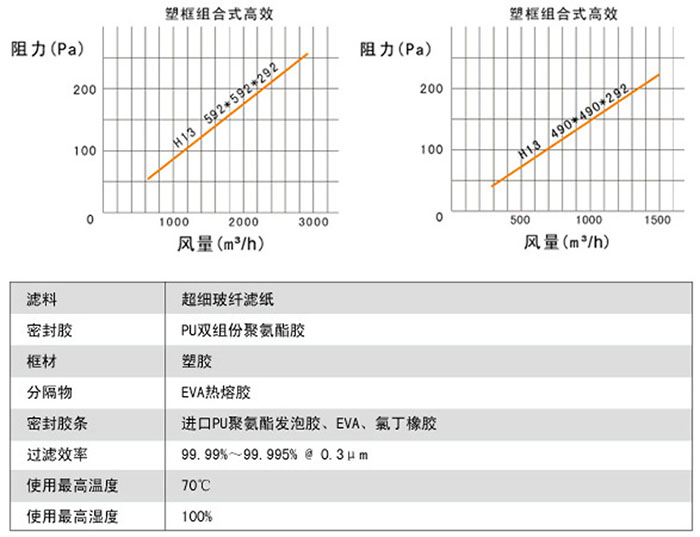

組合式高效過濾器|WV型大風量高效過濾器常用規格尺寸及其它參數:

組合式高效空氣過濾器大容塵，無隔板設計:
組合式高效過濾器由超細、防潮、耐炎的玻璃纖維制成。特別設計的熱溶隔膠可以確保相同的褶層間距，

保證最佳氣流以最小的阻力通過。相同的褶 層間距，充分的利用了整個深度的濾材，保證了更大的容塵量。

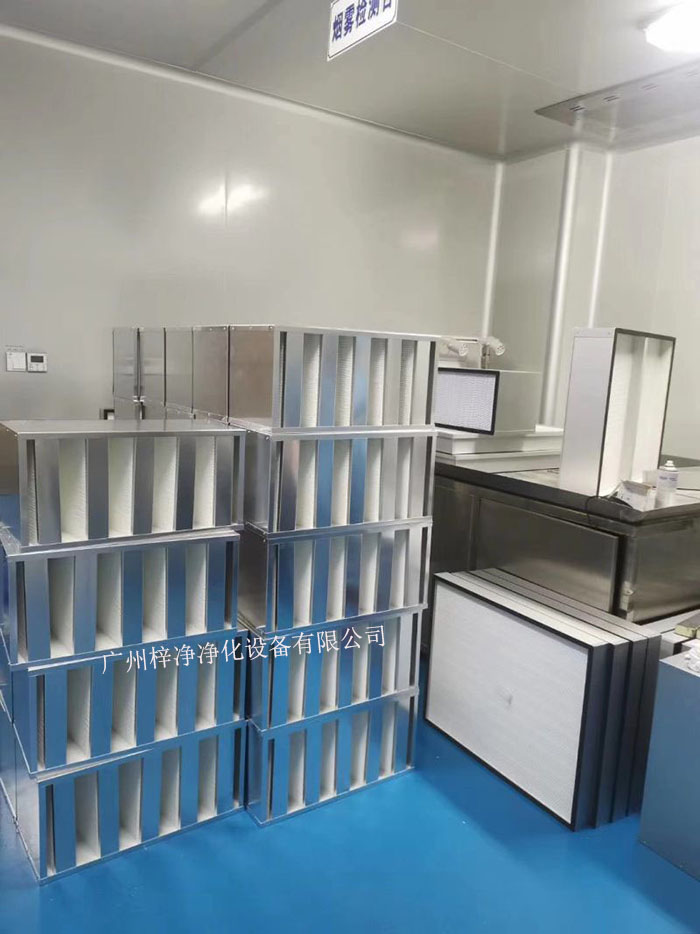

組合式高效空氣過濾器構造堅固,確保亂流條件下性能良好:

金屬法蘭框和過濾器箱體由噴塑的鍍鋅鋼板制成。這種處理保證了過濾器在高溫環境下不被腐蝕。

堅固的構造使Hv成為特別惡劣的環境和風機經常關 閉的條件下的理想選擇。客戶可選用兩端帶護網的過濾器，這樣可保證在運輸過程中不被損壞。

高效過濾器保養說明：
1、定期（一般每個月一次）用塵埃粒子計數器測定用本產品實施凈化的潔凈度區域的潔凈度。

2、當實測的潔凈度與要求的潔凈度不符時，應查明原因（是否有泄漏、高效是否有失效等）若高效空氣過濾器已失效，則應更換新的高效空氣過濾 器。

3、更換初效空氣過濾器時應停機進行。

高效空氣過濾器更換標準（我司的內部管理規范參考）

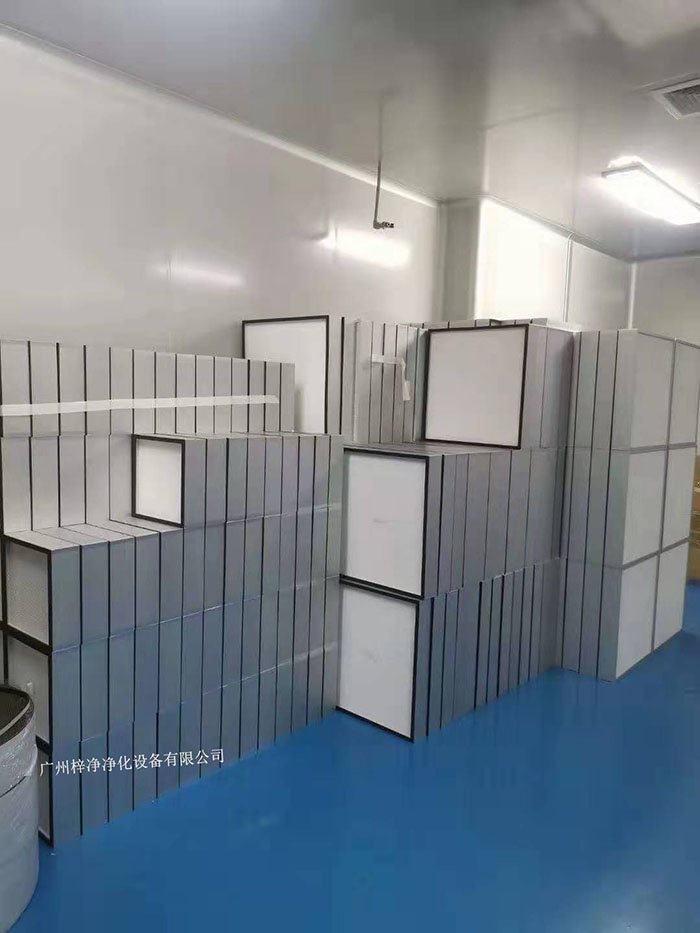

1、每年定期檢測潔凈區域的風量、以及其他環境參數，在測定的同時對高效進行檢測。

2、主要檢測風速、終阻力以及泄露率。

3、當高效空氣過濾器的風量下降為額定風量的75％需要更換高效。

4、當終阻力為初阻力的2倍時需要進行更換。

5、當風速低于0.35m/s時需要進行更換。

6、DOP pao等我司無法自測的項目可外請測試。

注：組合式高效過濾器|W型大風量高效過濾器產品可按用戶具體要求定做，濾料實際顏色可能與圖片顏色有差異，以實物為準。

推薦閱讀：有隔板高效空氣過濾器 　無隔板高效過濾器 　液槽式無隔板高效過濾器 　拋棄式一體化高效過濾器

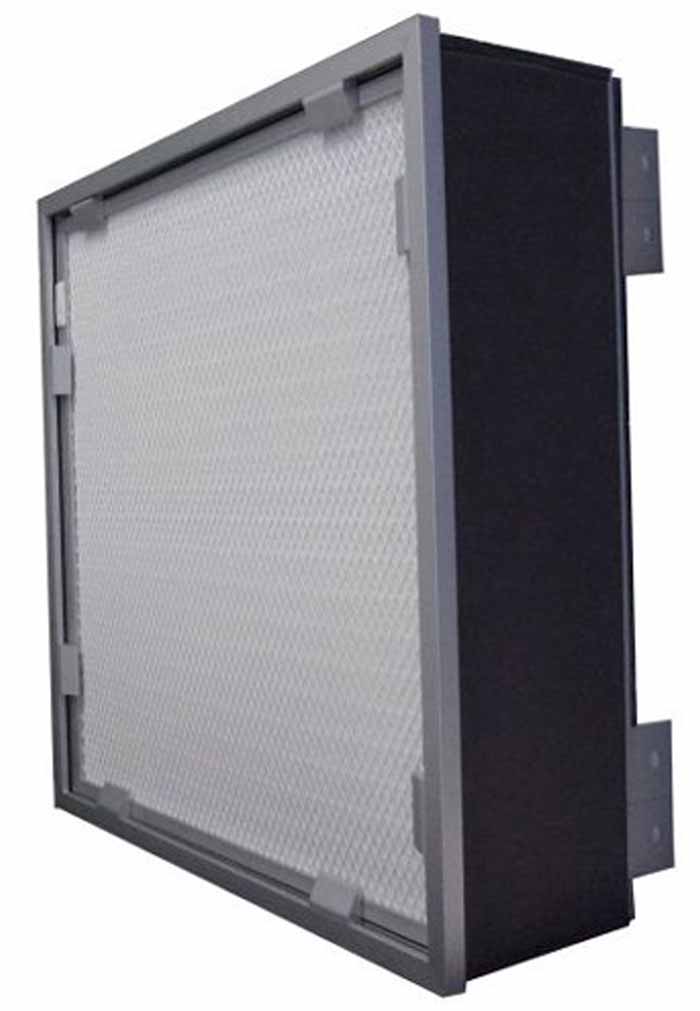

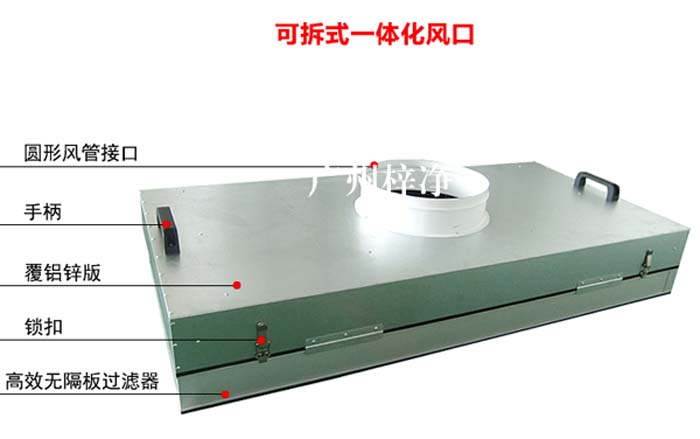

可更換一體化高效過濾器產品結構：
1.帶風管接口箱體(鍍鋅板框/覆鋁鋅板)。
2.無隔板高效過濾網。
3風管接口直徑：(300/250/200可供選擇)。
4.外貼保溫棉。

可更換一體化高效過濾器產品特點：
1.體積小,重量輕,結構密封性好.適用于潔凈室的干式密封吊頂.
2.方便更換及節省成本.
3.可更換一體化高效過濾器由靜壓箱和無隔板高效過濾器組成，采用鋁型材做靜壓箱，箱體內置無隔板高效過濾器。它具有通風性強、外形美觀、安裝更換方、維護簡單、投資少、重量輕、厚度薄等優點。有時潔凈室由于受土建高度限制或必須采用緊湊型設計時，可選用可更換一體化高效過濾器。

可更換一體化高效過濾器材質說明：
1、過濾濾料：H13-H14玻纖濾紙；
2、過濾效率：H13-H14，H13:99.97-99.99％@0.3μm、H14:99.995-99.999％@0.3μm（MPPS）；
3、框 材：型材框；
4、箱體后蓋板材質：鋁板或鍍鋅板；
5、過濾器框體材質：69mm厚鋁型材框或鍍鋅框；
6、均流板材質：沖孔網；
7、其它配置：外貼10mm厚的保溫棉；
8、進風法蘭直徑：一般為φ250mm或φ300mm；
9、過濾尺寸：依據客戶實際要求制定，鋁型材參考厚度：180 mm；

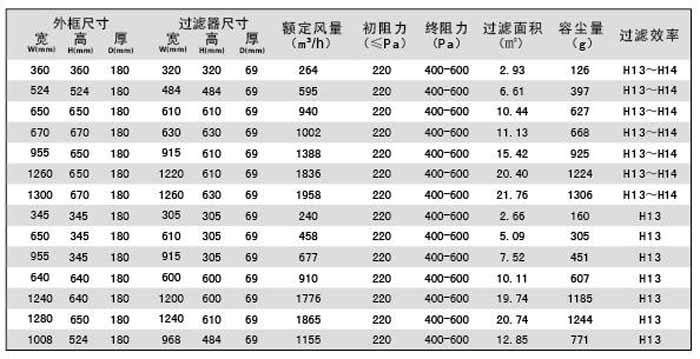

可更換一體化高效過濾器規格尺寸及技術參數列表：

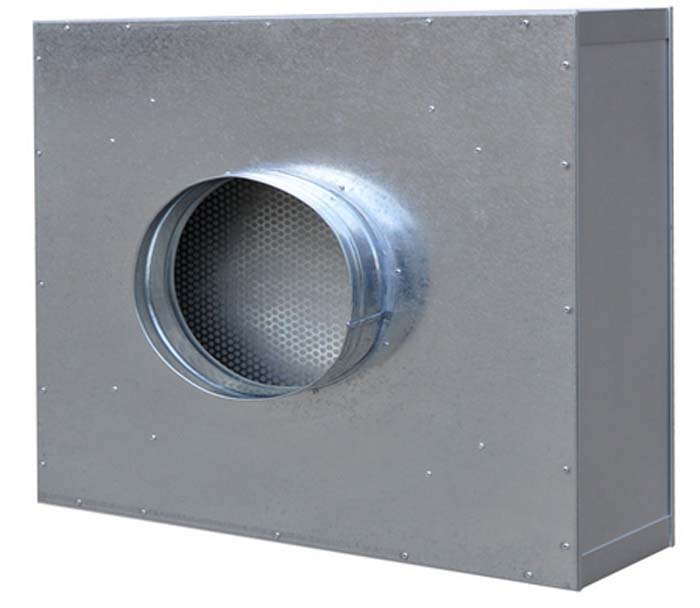

拋棄式一體化高效過濾器由靜壓箱和無隔板高效過濾器組成，采用鋁型材做靜壓箱，拋棄式一體化高效過濾器箱體內置無隔板高效過濾器。拋棄式一體化高效過濾器具有通風性強、外形美觀、安裝更換方便、維護簡單、投資少、重量輕、厚度薄、過濾效率高等優點。

拋棄式一體化高效過濾器廣泛應用于醫院的手術室、實驗室、制藥室、微電子、膠片和光纖設備及食品加工廠等潔凈度要求較高的工作環境。

拋棄式一體化高效過濾器特點:
對0.3Um以上顆粒的過濾精度在99.99%以上,箱體采用鍍鋅鋼板,或不銹鋼制成,外貼防火保溫層.
內裝可更換的無隔板高效過濾器,過濾材料采用超細玻纖濾紙,初阻力低風量大,占用空間小.結構緊湊,投資費用低,安裝維護方便簡單。

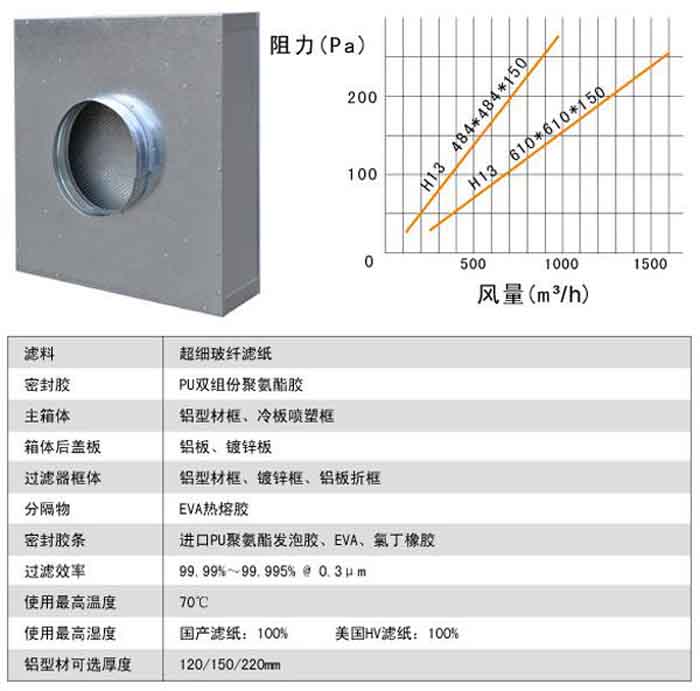

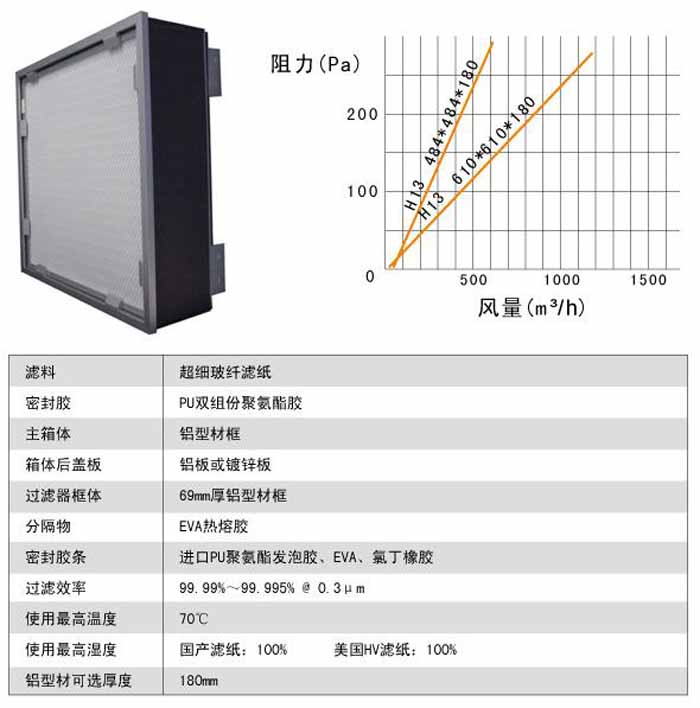

拋棄式一體化高效過濾器運行條件及風量與阻力的關系：

拋棄式一體化高效過濾器結構說明：
1、封閉式結構。拋棄式高效過濾器彩用封閉式結構，并通過測試防止進風口和出風口之間的滲漏，箱體與端蓋均進行較好的密封處理，避免側漏。
2、體積小，重量輕。采用陽極處理鋁合金箱體材質方便搬運及安裝。
3、風口直徑尺寸有250mm、300mm、350mm可供選擇。

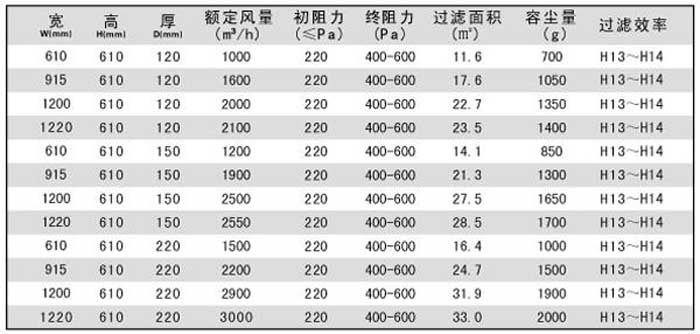

拋棄式一體化高效過濾器規格尺寸及技術參數：

拋棄式一體化高效過濾器安裝注意事項：
1、可安裝于天花龍骨上或彩鋼板吊頂上。
2、高效過濾器需要在風管安裝完畢，對室內進行試吹，并在風量及潔凈度達到一定要求后再安裝，以延長高效過濾器使用壽命。
3、為保證高效過濾器的使用壽命，建議空氣進入前，需經過不低于F8（比色法90%-95%）的預過濾。

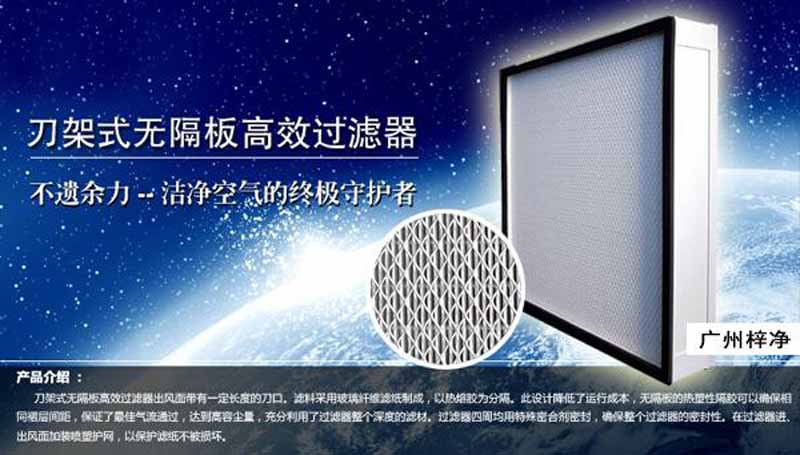

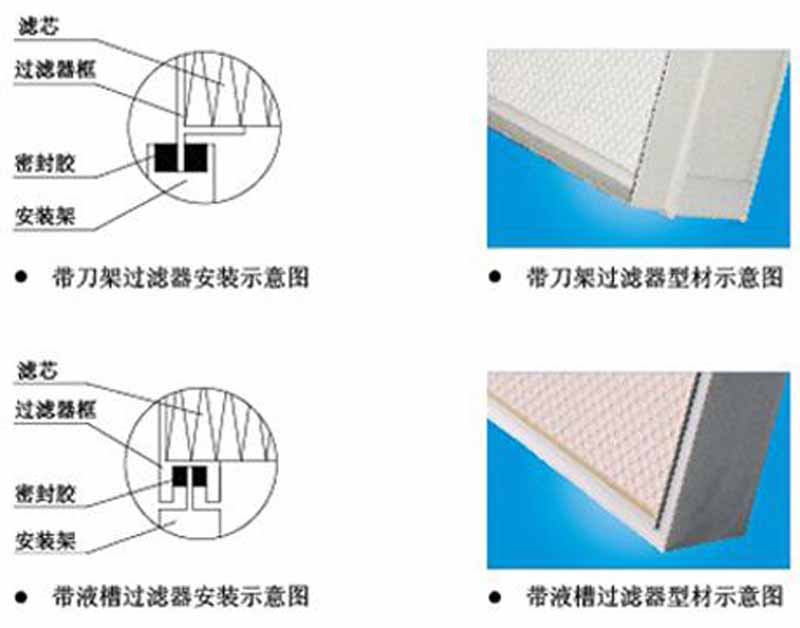

刀架式無隔板高效過濾器主要應用于制藥廠、生物廠、食品加工等其他需要嚴格控制無塵室空氣污染源的場所。

刀架式無隔板高效過濾器產品特點：
1、出風面帶有一定長度的刀口。
2、玻纖濾紙制造，熱熔膠分隔。
3、褶層間距相等，確保更好氣流，達到高容塵量。
4、特殊密合劑密封，確保密封性。
5、過濾器進出口加裝噴塑護欄，減少濾紙損壞。

刀架式高效過濾器材料及性能：
1、框材：鋁合金型材
2、濾料：超細玻璃纖維
4、分隔物：熱熔膠
5、密封膠：聚胺脂膠
6、效率：≥99.99%（DEHS計數法）
7、使用最高溫度80℃

刀架式無隔板高效過濾器特點：
1、濾料：H13-H14產耐高濕玻纖濾紙或H13-H14美國HV玻纖濾紙。
2、框體密封膠：聚氨脂膠、熱熔膠。
3、框材：鋁型材框。
4、分隔物為熱熔膠。
5、鋁型材可選厚度：90mm、110mm、120mm
6、過濾效率：H13:99.97-99.99%@0.3μm H14:99.995-99.999%@0.3μm 。
7、使用最高溫度為70℃，使用最高濕度為80℃。

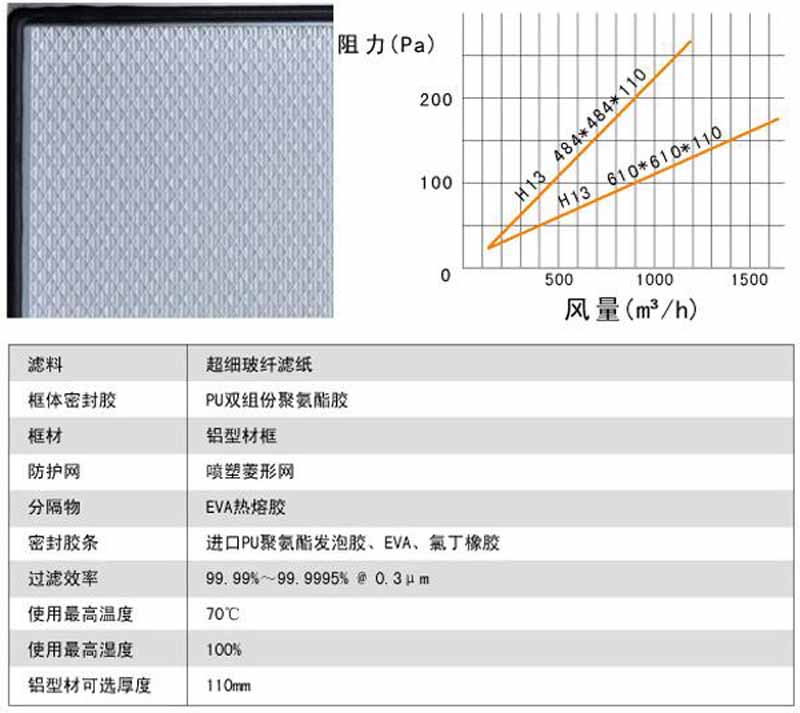

刀架式無隔板高效過濾器用料及運行條件:
濾料 超細玻纖濾紙
框體密封膠 PU雙組份聚氨酯膠
框材 鋁型材框
防護網 噴塑菱形網
分隔物 EVA熱熔膠
密封膠條 PU聚氨酯發泡膠、EVA、氯丁橡膠
過濾效率 99.99%～99.9995% @ 0.3μm
使用最高溫度 70℃
使用最高濕度 100%
鋁型材可選厚度 110mm

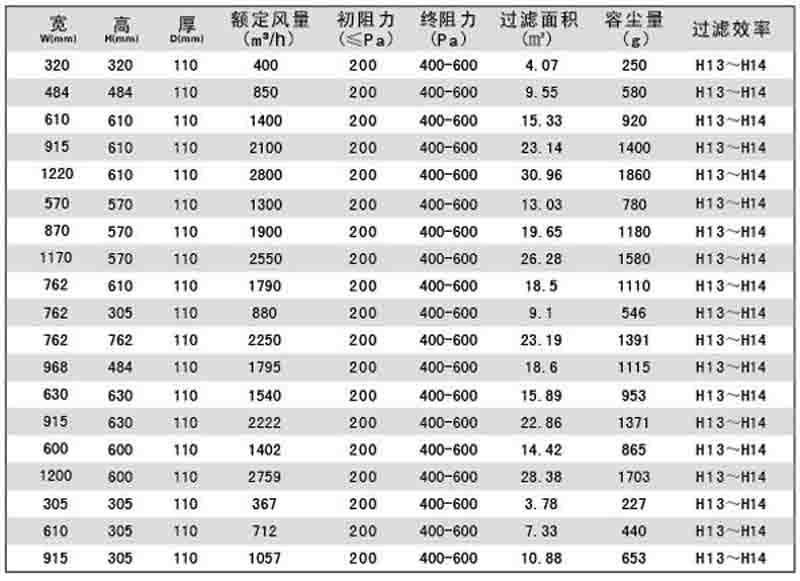

“梓凈”刀架式無隔板高效過濾器標準規格尺寸及技術參數：推薦? 液槽式無隔板高效過濾器

架式無隔板高效過濾器使用期限：在額定風量使用條件下，1年—1年半后即需更換新的過濾器；或當過濾器的阻力達到600Pa以上時，必須更換新的過濾器；如高效過濾器前無F8以上的過濾器做為預過濾，則使用壽命周期將大大減少。

刀架式無隔板高效過濾器使用注意事項：定期檢查過濾器進風面有無雜物堵塞情況、濾料表面有無破損；如有物品堵塞表面，則應清除；濾料表面破損嚴重，則必須進行堵漏；如表面破損處無法補漏，則必須更換新的過濾器；高效空氣過濾器安裝時，要保證與框體的壓邊處密封性良好，以防止風量泄露；不可用重物去撞擊過濾器的表面，不可用力去拉過濾器的濾料表面；安裝時，應使過濾器四周邊框處壓力均勻；必須保證高效過濾器有F8效率以上的過濾器做為預過濾，以保護高效過濾器。

我司生產的刀架式無隔板高效過濾器在出廠前均經過逐臺性能測試，保證高效空氣過濾器的性能指標；并可按用戶要求，制作各種非標準規格尺寸和過濾要求的高效空氣過濾器。

液槽式無隔板高效過濾器特點：
1、密封性能好,安裝方便,效率高,阻力低,運行成本低。
構成材料及運行條件
2、框材：鋁型材
3、密封膠：聚胺脂膠
4、分隔物：熱容膠
5、濾料：玻璃纖維H13-H14 H15國產耐高濕玻纖濾紙或H13-H14 H15美國HV玻纖濾紙 。
6、使用最高溫度：80°C
7、使用最高濕度：80%
8、密封介質：液槽式密封

液槽式無隔板高效過濾器又被稱為DOP液槽式高效過濾器，其實也是屬于無隔板高效過濾器中的一樣，采用超細玻璃纖維為過濾介質，間隔線為優質進口熱溶膠，密封膠為聚氨脂，外框?yàn)楸砻娼?jīng)過陽極處理的鋁型材；雙面附菱形鋼板網。厚度有90、110、120等規格。

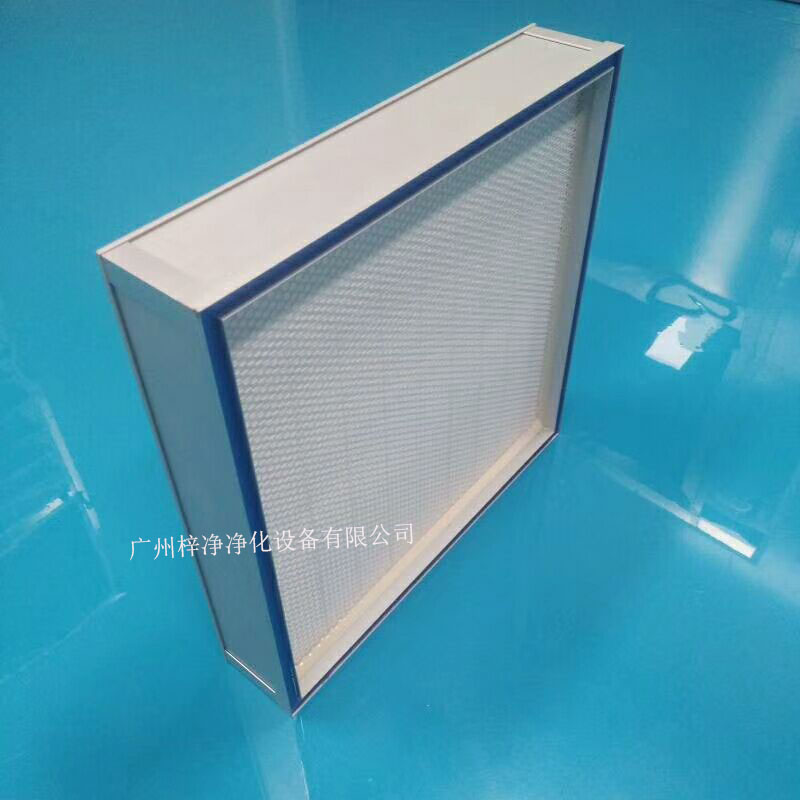

液槽式無隔板高效過濾器是工業潔凈室、生物潔凈室較為理想的終端過濾器，也是其它凈化設備較為理想的配套高效過濾器。我司的生產的D液槽式無隔板高效過濾器在出廠前每臺均嚴格經過D.O.P掃描檢漏，具有低阻力，高效率、重量輕、安裝方便等特點。

我司采用的液槽密封技術是優于國內目前常用的機械壓緊裝置密封的一種方法。液槽密封過濾器安裝方便，密封十分可靠，是國際上普遍采用的高效過濾器密封方法。

DOP液槽式高效過濾器所用的液槽密封膠是非牛頓液體，該膠具有不揮發、不爬油、無毒無味等特點，常溫下具有良好的穩定性。液槽式無隔板高效過濾器優點：密封性高，補漏性好。

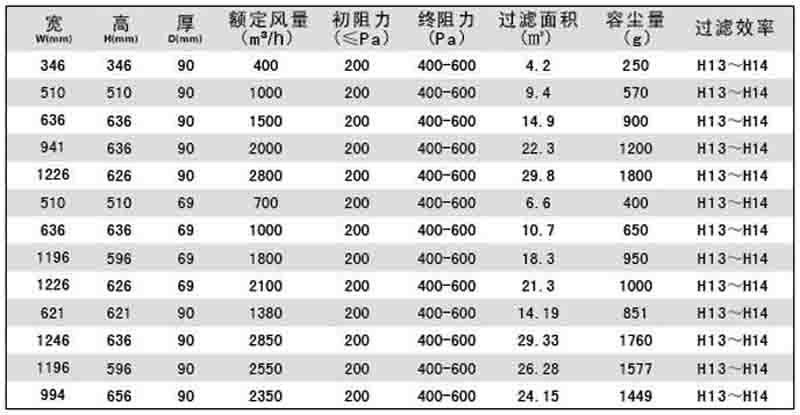

“梓凈”液槽式無隔板高效過濾器規格尺寸及技術參數：

DOP液槽式高效過濾器特點：
1.液槽式無隔板高效過濾器外形美觀、密封性能好、安裝方便、重量輕、厚度薄、過濾效率高。
2.產品具有過濾面積大、使用壽命長、阻力低等特點。
3.法蘭內注液槽密封膠，此膠為永久性不干膠，通常與刀架配合使用。

附：DOP高效送風口性能特點：
1、美觀大方，結構緊湊，便于安裝和維護。
2、箱體采用優質冷軋鋼板或者不銹鋼制成。
3、出風面散流面板為鋁質噴塑、冷軋鋼板噴塑或不銹鋼。
4、表面靜電噴塑，高效過濾送風口特性。
5、高具有通用性強、施工簡便、投資少等優點。
6、保證氣流的噴射速度,防止渦流的產生。
7、進風方式有側進風和頂進風，法蘭口有方形和圓形兩種結構。

推薦閱讀：有隔板高效空氣過濾器?　無隔板高效過濾器 　組合式高效過濾器

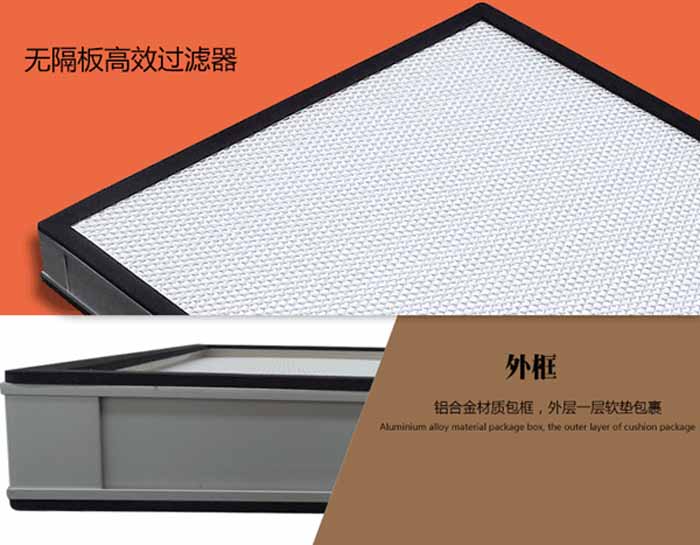

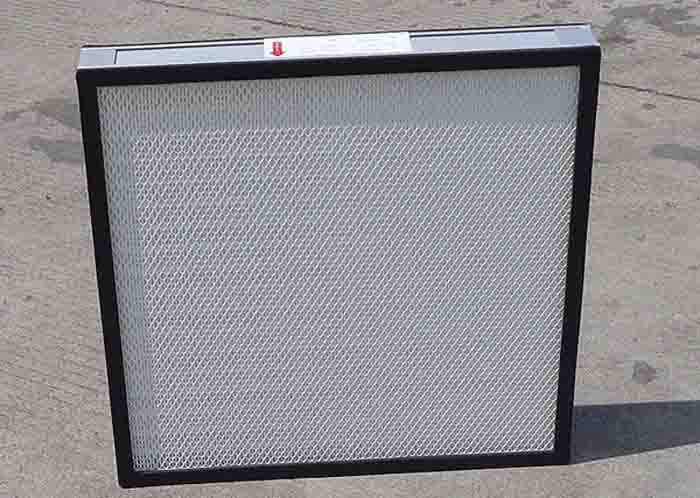

H13-H14無隔板高效過濾器主要分為H13高效過濾器和H14無隔板高效空氣過濾器兩種類型，它是用熱熔膠代替有隔板過濾器的鋁箔對濾材進行分隔。常規型無隔板高效過濾器，液槽式無隔板高效過濾器，刀架式無隔板高效過濾器。

由于沒有了隔板使得50mm 厚的無隔板高效過濾器能夠達到150mm 厚的有隔板過濾器的性能。90mm 厚外框的HEPA在相同過濾面積及過濾效率的情況下，風量可以達到紙隔板高效高效過濾器150mm 厚標準阻力型的1.3倍，有隔板高150mm厚標準阻力型的兩倍。

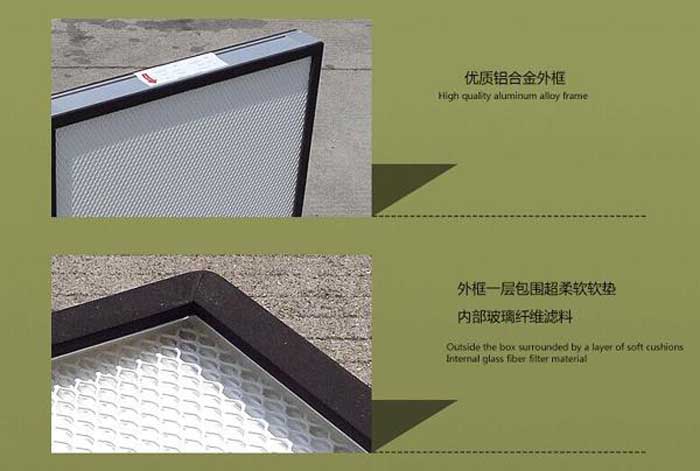

H13-H14鋁框無隔板高效過濾器結構：外框：鋁型材，表面陽極處理過濾效率：99.97%-99.999%(H13、H14) MPPS濾料分隔： 熱熔膠出廠前逐臺激光計數掃描檢測濾料：玻璃纖維濾紙 MPPS=最易穿透粒徑密封膠：聚氨酯連續運行溫度：≤ 80°C密封墊：聚氨脂閉孔氯丁橡膠壓條耐濕性：≤100％ RH保護網：鋼網噴塑，白色RAL9016，進出風面均有金屬護網。

無隔板高效過濾器保證氣流均勻、阻力低、壽命長；鋁型材外框、表面陽極處理；進出風面帶金屬護網；H13-H14鋁框無隔板高效過濾器可提供69mm、80mm、90mm、96mm、110mm等多種厚度；可提供墊片干式密封，刀口液槽密封等結構型式；逐臺激光掃描計數MPPS（0.1-0.2um）效率：85％-99.9999％（EN1822）；
nH13-H14鋁框無隔板高效過濾器用料及運行條件:濾料 超細玻纖濾紙密封膠 PU雙組份聚氨酯膠框材鋁型材；鋁板、鍍鋅鐵、不銹鋼分隔物 EVA熱熔膠密封膠條PU聚氨酯發泡膠、EVA、氯丁橡膠過濾效率 99.99%～99.9995% @ 0.3μm使用最高溫度 70℃使用最高濕度 100%；鋁型材可選厚度 46～150mm。

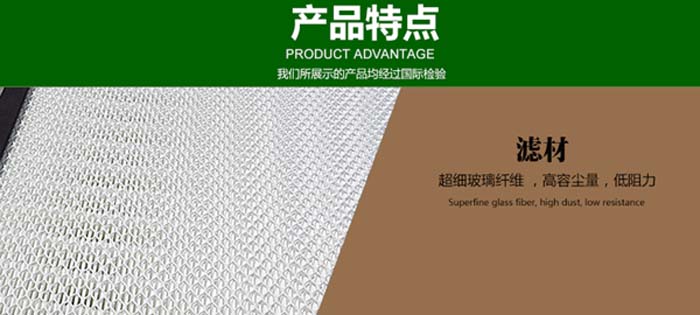

H13-H14鋁框無隔板高效過濾器產品特點:

H13-H14鋁框無隔板高效過濾器制造技術確保V形通道的有效利用。

2.鋁型材外框，表面陽極處理，進出風面帶金屬護網，堅固、有效率、且易于處理。

3 特有的無縫密封技術，密封效果更持久且不易泄漏，氣流均勻。

優點歸納：抗老化技術，不易變形，阻力小、使用壽命長。

H13-H14鋁框無隔板高效過濾器應用領域：常用于潔凈室末端FFU高效送風單元及高效送風口天花。

如何選擇H13-H14鋁框無隔板高效過濾器；
① 選定所需的過濾器效率：H13-U15，及濾芯材質：玻纖或PP；

② 確定所需過濾器所需風量（額定風量為0.45m/s以下）；

③ 確定過濾器外框材質，標準為鋁合金框；

④ 確定過濾器濾芯護網材質，標準為噴塑方格網；

⑤ 確定所需過濾器的尺寸及所安裝方式是否合適；

⑥ 確定過濾器有無特殊要求，如液槽密封、DOP檢測等。

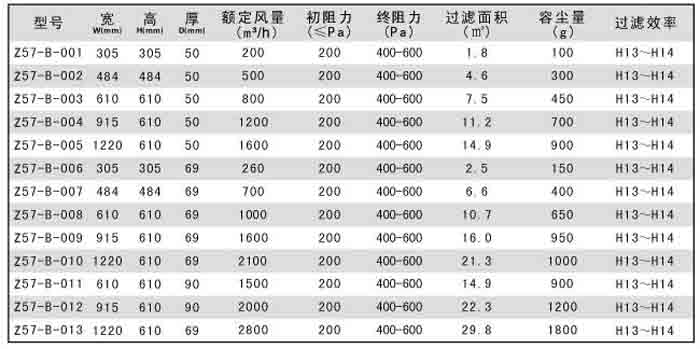

無隔板高效過濾器規格尺寸及技術參數:

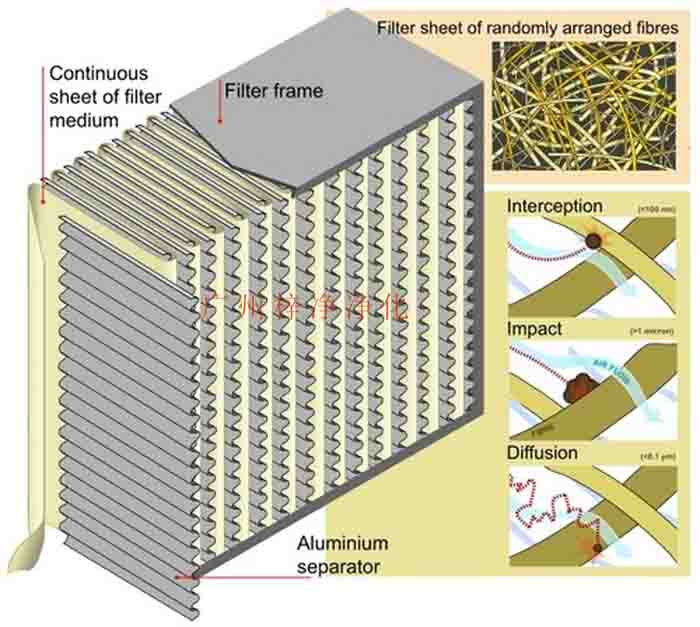

無隔板高效過濾器攔截原理介紹：
空氣中的塵埃粒子，隨氣流作慣性運動或無規則布朗運動或受某種場力的作用而移動，當微粒運動撞到其它物體，物體間存在的范德華力(是分子與分子、分子團與分子團之間的力)使微粒粘到纖維表面。進入過濾介質的塵埃有較多撞擊介質的機會，撞上介質就會被粘住。較小的粉塵相互碰撞會相互粘結形成較大顆粒而沉降，空氣中粉塵的顆粒濃度相對穩定。室內及墻壁的退色就因?yàn)檫@原因。

附、無隔板高效過濾器拆包及檢漏:
>>只能在安裝現場，安裝時刻現拆高效過濾器包裝，取出之后應作外觀檢查，并要求每一臺有性能指標的具體檢測數據，不得籠統打印某限值數據（例如≤Pa）
>>潔凈度級別等于或高于100級的潔凈車間的高效過濾器安裝前必須作現場檢漏，重點是檢查過濾器有無破損漏泄等自身質量。所有級別的潔凈車間，都要求對其安裝好的高效過濾器作檢漏，在現行規范沒有給出檢查數量時，可以自定一個比例，安裝檢漏的重點是空氣過濾器邊框密封質量。
阻力調配各個高效過濾器的阻力差別會影響風量平衡和氣流均勻，安裝時應將阻力過高或過低的個別空氣過濾器剔除，將阻力大小相近的空氣過濾器安排在同一房間中，同一房間中不同阻力的空氣過濾器也宜均勻分散位置。

推薦閱讀：有隔板高效空氣過濾器

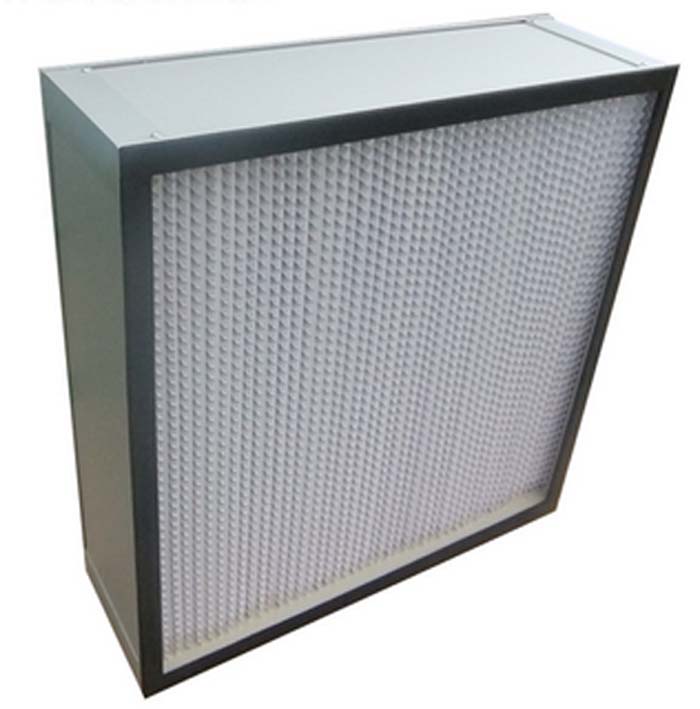

有隔板高效空氣過濾器|紙隔板高效空氣過濾器一般應用：
高等級凈化設備、電子廠、半導體、精密機械、制藥、醫院食品、凈化系統末端過濾、局部?jī)艋O(shè)備和潔凈廠房。

有隔板高效空氣過濾器|紙隔板高效空氣過濾器分類：
鍍鋅框紙隔板高效過濾器，木框紙隔板高效過濾器，鋁框紙隔板高效過濾器，不銹鋼框紙隔板高效過濾器。

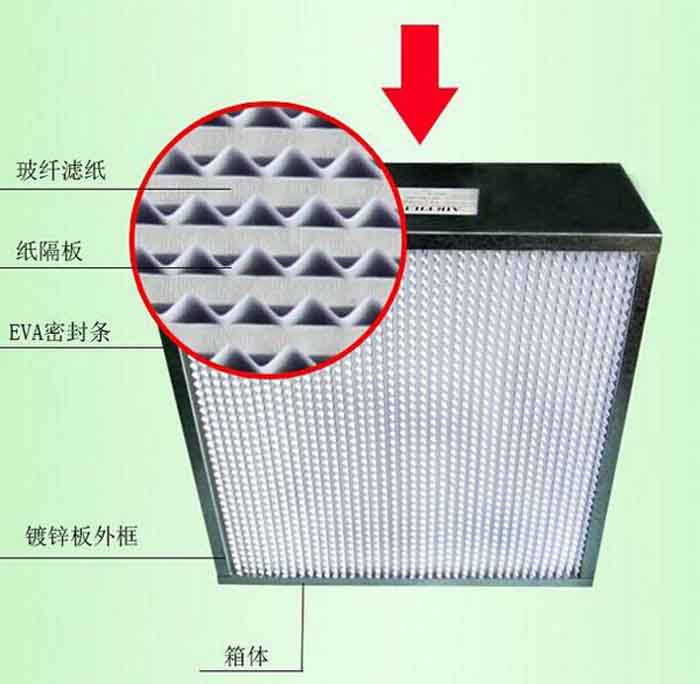

有隔板高效空氣過濾器|紙隔板高效空氣過濾器制作特點：
采用超細玻璃纖維紙作濾料，膠版紙、鋁膜等材料作分隔板，與木框、鋁合金膠合而成,采用特殊硅橡膠作，無氣味,表面不會硬化,時間長也不會有裂紋，化學性能穩定，耐腐蝕，可吸收熱脹冷縮產生的應力而不會開裂，軟硬度適中，彈性恢復好。每臺均經鈉焰法測試，具有過濾效率高、阻力低、容塵量大等特點。

有隔板高效空氣過濾器|紙隔板高效空氣過濾器設計依據：
1. 高效空氣過濾器選用的主要控制參數過濾效率、額定風量、額定風量下的初阻力、容塵量等。
2. 按GB/T6165-1985《高效空氣過濾器性能試驗方法 透過率和阻力》規定的方法檢驗，其透過率≤0.1%（即效率≥99.9%）或?qū)α健?.1μm微粒的計數透過率≤0.001%（即效率≥99.999%）的過濾器為高效空氣過濾器。
3. 高效空氣過濾器常用濾料有超細玻璃纖維等。
4. 空氣過濾器應符合防火要求，高效空氣過濾器按耐火程度分為三級：1級過濾器，過濾器全部材料都是不燃性的，不燃性材料應符合GB8624-2012A級。2級過濾器，過濾器濾料應為符合GB8624-2012 A級的不燃性材料，分隔板、框架可用符合GB8624-2012 B2級的可燃性材料。3級過濾器，過濾器全部材料可用符合GB8624-2012 B3級
5 設計時，可按初阻力的二倍為終阻力，作為過濾器的計算阻力。
6 高效空氣過濾器初阻力不得超過產品樣本阻力的10%。
7 高效過濾器不宜單獨使用，高效空氣過濾器宜設置在凈化空調系統的末端。
8 容塵量廠家應提供。高效過濾器出廠時應檢漏。其他要求根據用戶需求定。
9 在一般非平行流潔凈空調系統中多采用組合的過濾器風口。

有隔板高效空氣過濾器|紙隔板高效空氣過濾器分隔物區別：
1、有隔板高效過濾器多采用雙面上膠的銅版紙作分隔板，目的是為了防止分隔板受冷熱干濕的影響發生收縮，從而散發顆粒。適合于低級別的非單向流項目與各種凈化設備和潔凈廠房。

2、鋁隔板過濾器主要用于高溫或高濕環境，紙隔板過濾器用在普通潔凈環境。有隔板風量相對較大,可以用作耐高溫過濾。

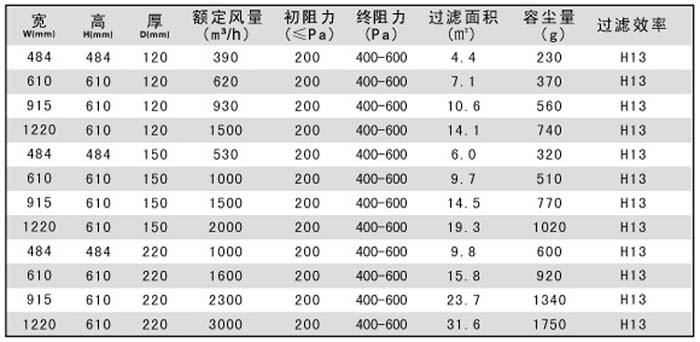

有隔板高效空氣過濾器|紙隔板高效空氣過濾器規格尺寸：

有隔板高效空氣過濾器|紙隔板高效空氣過濾器安裝介紹：
應注意高效過濾器的安裝密封，密封方法有接觸填料密封、液槽刀口密封和負壓泄露密封。

有隔板高效空氣過濾器|紙隔板高效空氣過濾器可參考標準：
GB-T13554-2008《高效空氣過濾器》
GB/T6165-2008《高效空氣過濾器性能試驗方法 透過率和阻力》

如何判斷高效過濾器是否已經報廢？
高效過濾器報廢這個問題是用戶們都得面對的重要問題，因?yàn)橹挥姓_地判斷了高效過濾器已經報廢，才能做好相應的高效過濾器更換計劃，經過我們的搜集整理，共有有兩種情況可判定高效過濾器報廢：
1、是在做環境檢測時，發現房間懸浮粒子明顯偏高，排除其它原因后，拆除高效送風口的散流板，在送風口表面有破損，有黑色的灰跡，在這種現象下高效過濾器不能使用，及時更換新的過濾器。

若過濾器沒有明顯破損時，用風量罩罩住房間送風口測量各送風口送風量，送風量變大，進行更換。
2、是在其它空氣過濾器沒有什么異常的情況下，房間送風口送風量小于標準送風量的一半時，說明過濾器
已堵塞，應對已堵塞的高效過濾器進行更換。

如何更換高效過濾器？
1、拆除報廢高效過濾器的散流板，松開高效過濾器的固定件，拆下高效過濾器后，檢查靜壓箱、固定件及面板有無銹蝕和損失，發現銹蝕，需除銹并噴漆處理。根據規格及數量領用新的高效過濾器，檢查高效過濾器的外包裝應完整，無破損，高效過濾器的合格證應齊全，外框應堅固耐用，濾紙無破損；拆除外包裝后放于清潔干燥的地點，內包裝在安裝之前應保持完好。

2、潔凈區部分高效過濾器進行更換時，用干凈的抹布清潔高效過濾器的靜壓箱，然后，打開高效過濾器內包裝，將密封條粘貼到高效過濾器的進風側，平穩的把高效過濾器放入靜壓箱內，搬運時一定注意輕拿輕放，并記錄高效過濾器規格型號、編號及安裝位置。

固定過濾器時，先檢查過濾器在靜壓箱的中間，過濾器與靜壓箱四周離距相當，固定件應對角固定，防止受力不均或損壞過濾器。

靜壓箱內固定螺母應旋緊，使高效過濾器與靜壓箱之間的連接吻合且密封。然后開啟空調機組，對系統進行通風后，打開高效過濾器內包裝，按以上步驟進行更換。

3、裝好高效過濾器后，運行系統，檢查有無漏風。當發現有漏風時，做如下處理：緊固固定件或更換密封條并重新安裝，高效過濾器本身漏風，則需要更換新的高效過濾器。接下來，安裝高效過濾器面板，安裝時，按原標記好的方向安裝，面板與頂棚的連接處盡量減少空隙，防止灰塵積聚。高效過濾器安裝后，應重新進行環境檢測，并做驗證，為下次確定高效過濾器報廢提供最可靠的依據。

高效過濾器每臺均經納焰法測試，具有過濾效率高、阻力低、容塵量大等特點。高效空氣過濾器可廣泛用于光學電子、LCD液晶制造，生物醫藥、精密儀器、飲料食品，PCB印刷等行業無塵凈化車間的空調末端送風處。
高效和超高效過濾器均用于潔凈室末端，以其結構形式可分為有：有隔板高效過濾器、無隔板高效過濾器、大風量高效過濾器，超高效過濾器等。

另外還有三種高效過濾器，一種是超高效過濾器，能做得到凈化99.9995%。一種是抗菌型無隔板高效空氣過濾器，具有抗菌作用，阻止細菌進入潔凈車間，一種是亞高效過濾器，價格便宜以前多用于要求不高的凈化空間。

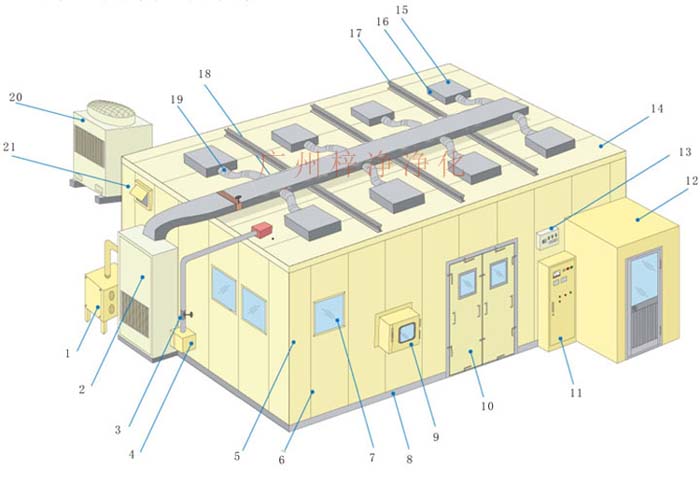

潔凈室要達到潔凈等級，必須有綜合措施，其中包括工藝布置、建筑平面、建筑構造、建筑裝修、人員和物料凈化、空氣潔凈措施、維護管理等。其中空氣潔凈措施是實現潔凈等級的根本保證。就空氣潔凈而言，主要有以下幾項具體措施：
（1） 對潔凈室的送風必須是有很高潔凈度的空氣。因此，必須選用高效或亞高效過濾器（潔凈級別低時）作為終端過濾器，對進入潔凈室的空氣，進行最后一級過濾。為保護終端初效過濾器和延長其壽命，必須使空氣先經中效過濾器進行過濾。
（2） 根據潔凈室的等級，合理選擇潔凈室的氣流分布流型，在工作區應避免渦流區；盡量使送入房間的潔凈度高的空氣直接到達工作區；氣流的流動有利于潔凈室內的微粒從回風口排走。
（3） 有足夠的風量，既為了稀釋空氣的含塵濃度，又保證有穩定的氣流流型。
（4）不同等級的潔凈室、潔凈室與非潔凈室或潔凈室與室外之間均應保持一定的正壓值。
